Código de Red

Reporte Código de Red

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

17 de enero de 2024

Reporte elaborado por: IPA https://intlpa.com/

Información General del Centro de Carga

Información del Centro de Carga
Empresa: DEMO
Dirección: AV. #
Responsable Planta: *****
Correo: @.com
Descripción Actividades Centro de Carga
Nombre del tablero, maquina o equipo que se está midiendo: Tablero de alimentación de 2 contenedores de centros de datos.
Descripción general de la carga que se está midiendo (electrónica, sensible, fundición, motores, etc): El centro de carga es un pequeño Data Center compuesto por UPS, equipo de computo y sistema de aire acondicionado.
Información del Medidor PQ
Marca: Circutor
Clase: A
Muestreo: 5min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 13.2 kV, 60 Hz
Nivel de tensión del punto de medición: 13.2 kV
Demanda Contratada: 60 kW
Corriente de Demanda Máxima \(I_L\): 1.575 A
Corriente Máxima de Corto Circuito \(Icc\): 2500 A
Transformador del Tablero: 100 kVA
Medición: Mensual
Fecha de medición inicial: 07/09/2023
Fecha de medición final: 07/10/2023

Diagrama Unifilar

Resumen General

Cumplimiento Código de Red

Tabla. Resumen Cumplimiento Código de Red México
Parámetro Percentil95. Cumplimiento Comentarios
Tensión (kV) 13.325 CUMPLE APLICA
Frecuencia (Hz) 60.01 CUMPLE APLICA
Factor de potencia 1 CUMPLE NO APLICA
DAI Ih en %IL Dentro de Rangos CUMPLE NO APLICA
DATD % 14.25 CUMPLE NO APLICA
Flicker Pst 0.21 CUMPLE NO APLICA
Flicker Plt 0.31 CUMPLE NO APLICA
Desbalance Dv % 0.43 CUMPLE APLICA
Desbalance Di % 1.982 CUMPLE APLICA

DAI : Distorsión Armónica Individual;    DATD : Distorsión Armónica Total de Demanda

Tabla. Límites Aplicables Código de Red al Centro de Carga
Variable Límites
Tensión.V (Permanente, 20min) (±5%, ±10%) Vnom
Frecuencia.Hz (Permanente, 30min) (±1Hz, +2.5Hz/-2Hz)
Factor de potencia (0.95, 1) en atraso
Flicker Pst 1
Flicker Plt 0.8
Desbalance Dv % 2
Desbalance Di % 15


Tabla. Límites Aplicables para DATD y DAI (Ih en %IL)
2<h<11 11<h<17 17<h<23 23<h<35 35<h<50 DATD (%)
15 7 6 2.5 1.4 20

Nota: En el caso de las componentes armónicas de orden par, los límites de cada rango se reducen al 25%.


Nota
  • Cumple con todo.
Importante
  • Se observa que desde el punto de vista de Código de Red cumple en su totalidad con los requerimientos aplicables. Al mismo tiempo se recomienda que por buenas prácticas cumpla con todo los parámetros medidos.
Tip
  • Nada que atender.
Precaución
  • Nada que atender.
Advertencia
  • Nada que atender.

Descargar reporte PDF

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
22.00 23.00 28.00 28.38 36.00 37.00 38.00

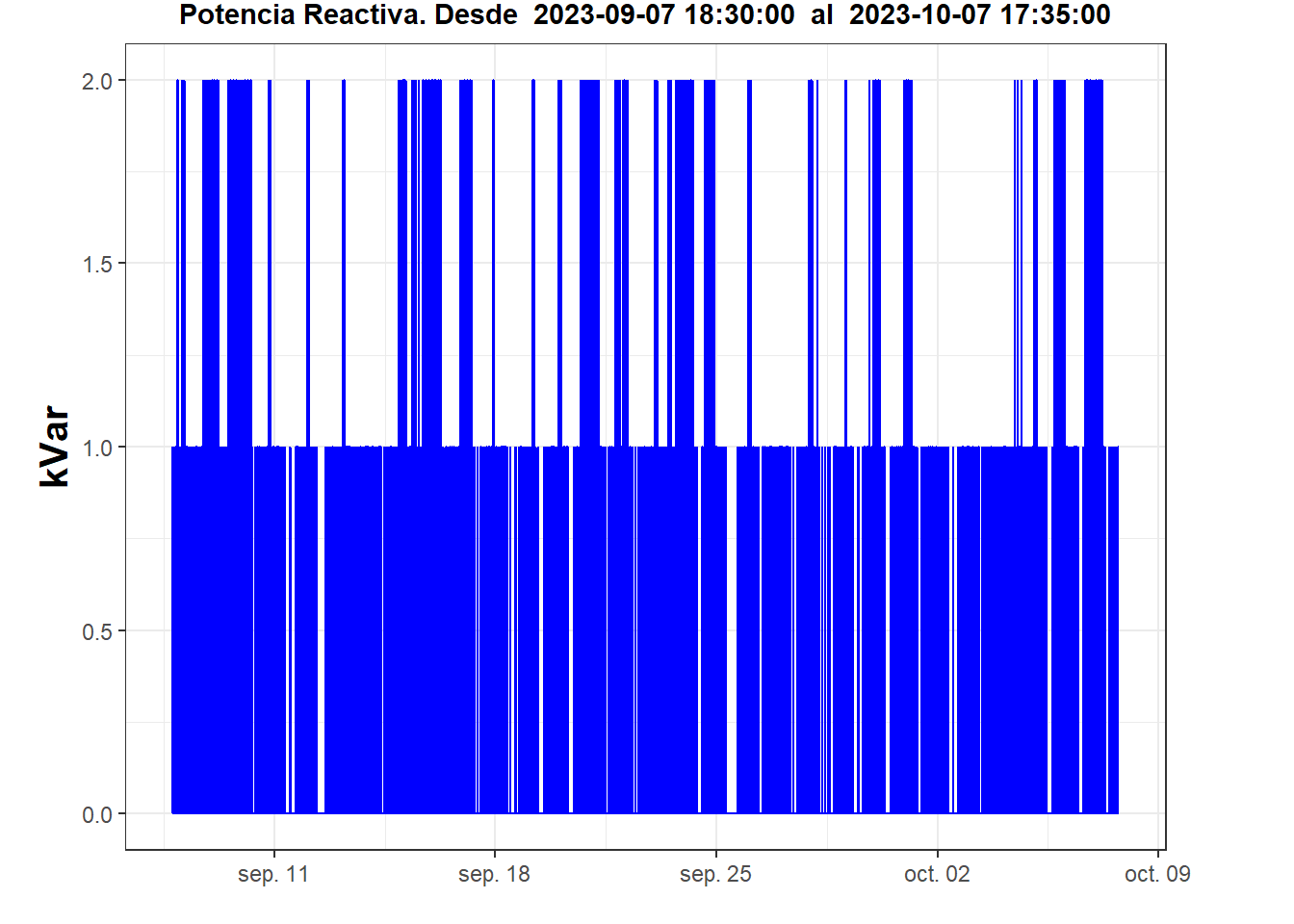

Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
0.00 0.00 0.00 0.47 2.00 2.00 2.00

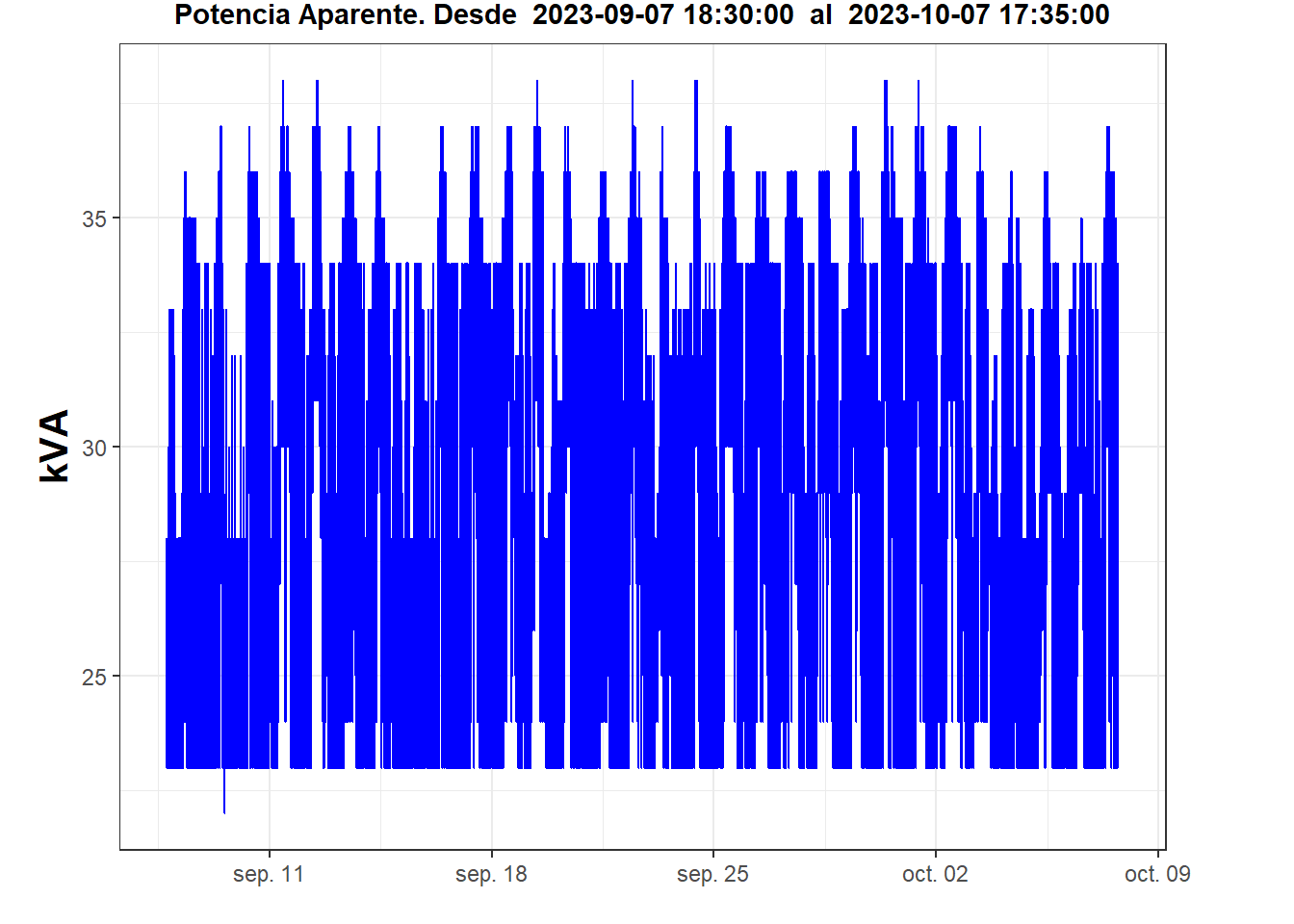

Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
22.00 23.00 28.00 28.51 36.00 37.00 38.00

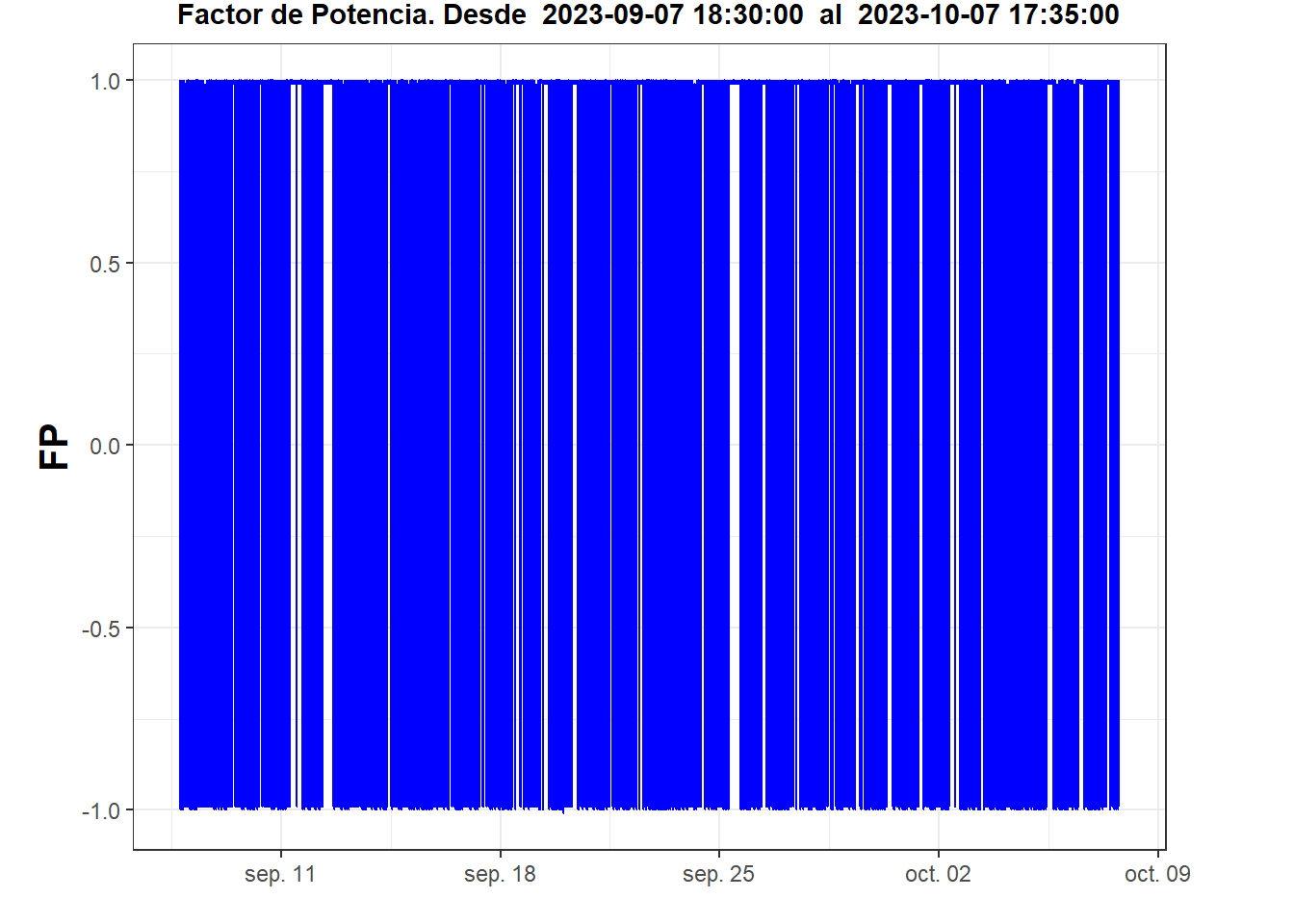

Factor de Potencia
min. p5 p50 mean. p95 p99 max.
−1.01 −1.00 0.99 0.30 1.00 1.00 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
0.60 0.80 1.13 1.14 1.51 1.70 2.53
THDi (%)
min. p5 p50 mean. p95 p99 max.
1.85 2.40 3.85 6.28 14.25 14.95 24.64
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.02 0.06 0.31 0.28 0.43 0.47 0.54
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.11 0.72 1.17 1.25 1.98 2.34 2.92
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
57.99 59.98 59.99 59.99 60.01 60.03 60.07

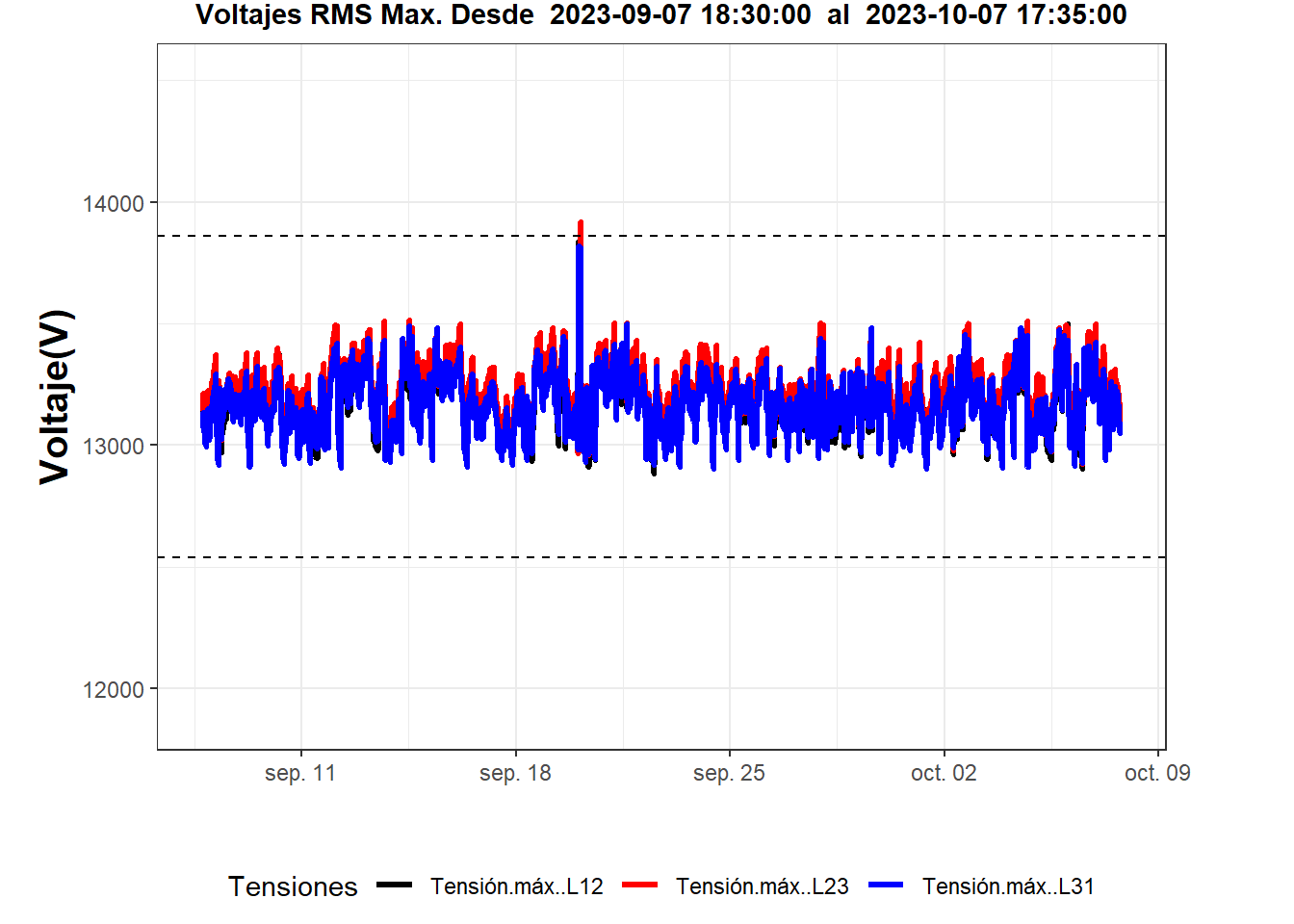

Vrms Máx (V)
min. p5 p50 mean. p95 p99 max.
12,881.45 13,012.24 13,185.90 13,189.71 13,374.95 13,445.29 13,917.90
Vrms Avg (V)
min. p5 p50 mean. p95 p99 max.
12,701.20 12,959.49 13,135.34 13,138.42 13,325.49 13,390.46 13,479.36

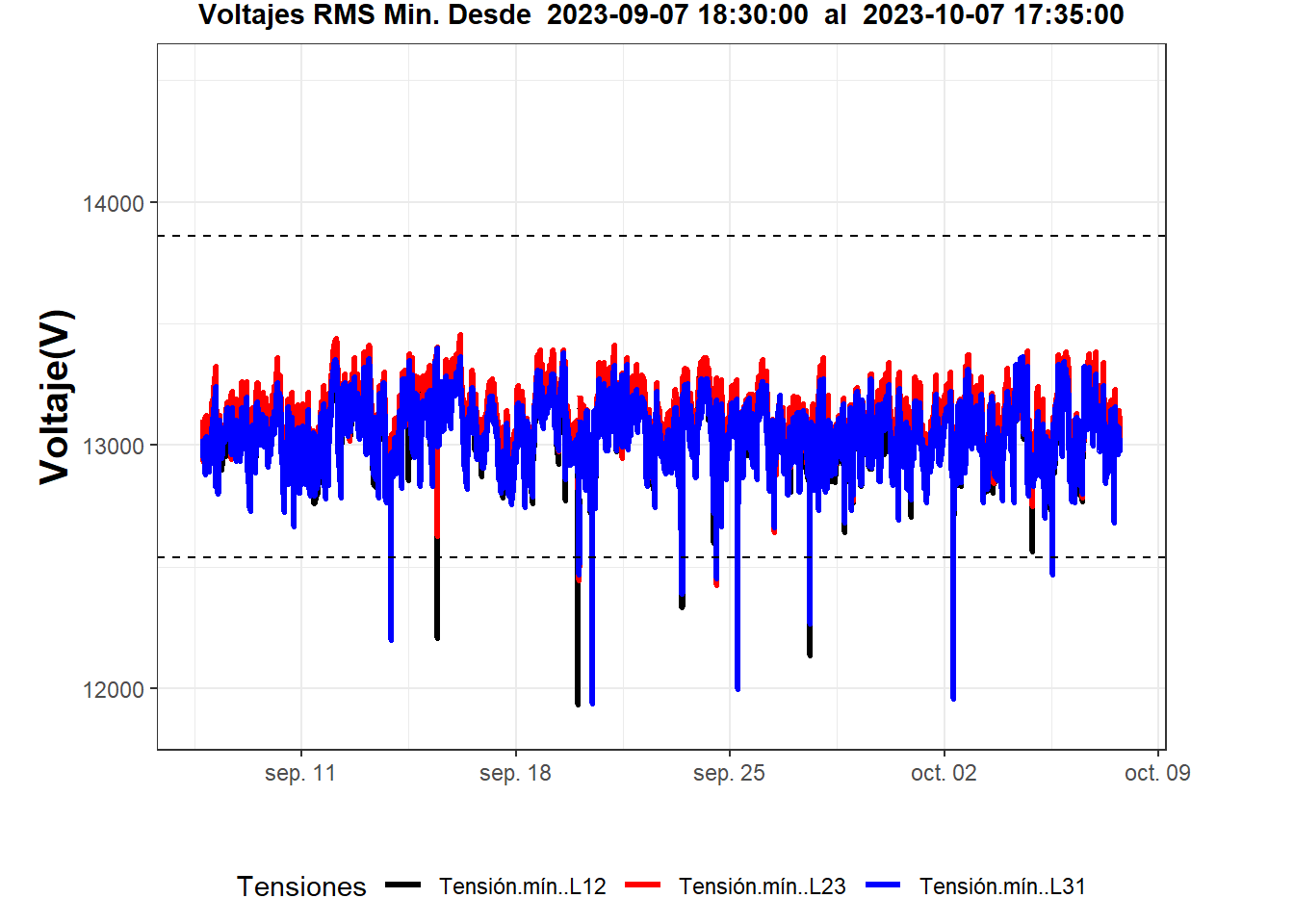

Vrms Mín (V)
min. p5 p50 mean. p95 p99 max.
0.00 12,872.66 13,072.70 13,069.71 13,277.13 13,348.69 13,456.28

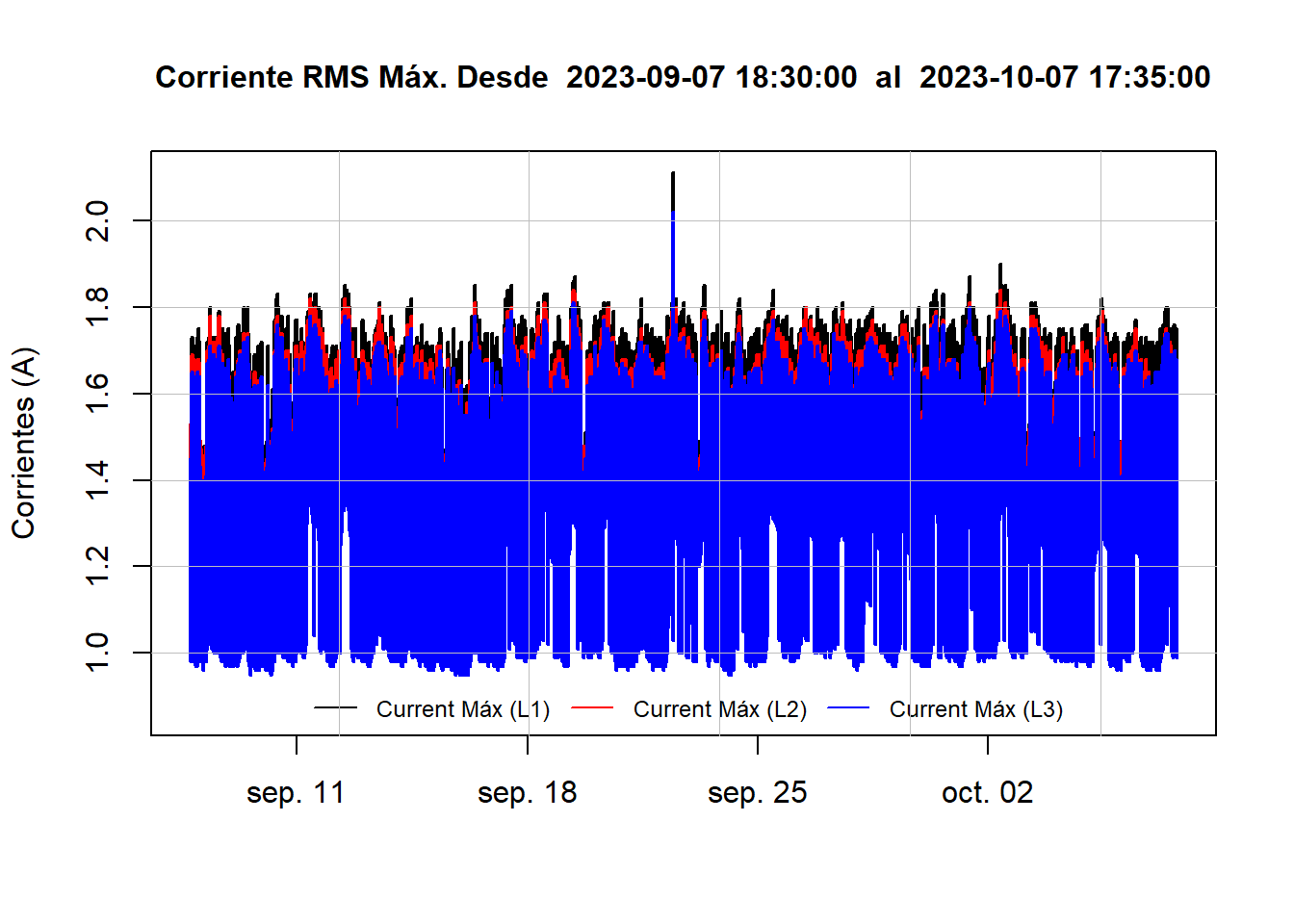

Irms Máx (A)
min. p5 p50 mean. p95 p99 max.
0.95 1.00 1.34 1.36 1.70 1.77 2.11
Irms Avg (A)
min. p5 p50 mean. p95 p99 max.
0.94 0.98 1.25 1.25 1.59 1.64 1.72

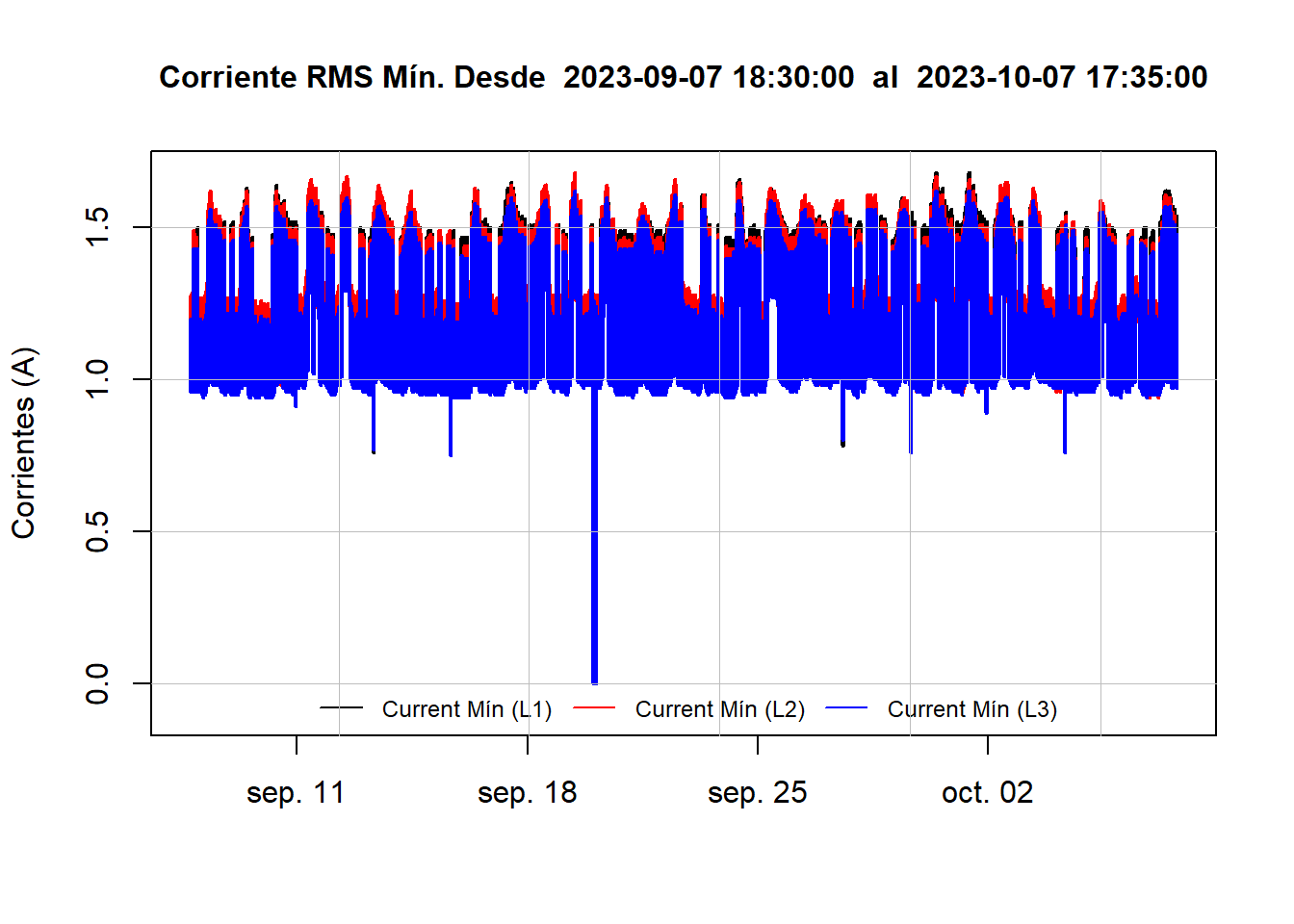

Irms Mín (A)
min. p5 p50 mean. p95 p99 max.
0.00 0.96 1.21 1.18 1.56 1.62 1.68
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.07 0.09 0.13 0.15 0.21 0.43 5.62
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.08 0.11 0.15 0.18 0.31 0.79 3.01
Factor K
min. p5 p50 mean. p95 p99 max.
0.99 1.00 1.03 1.13 1.47 1.56 6.26

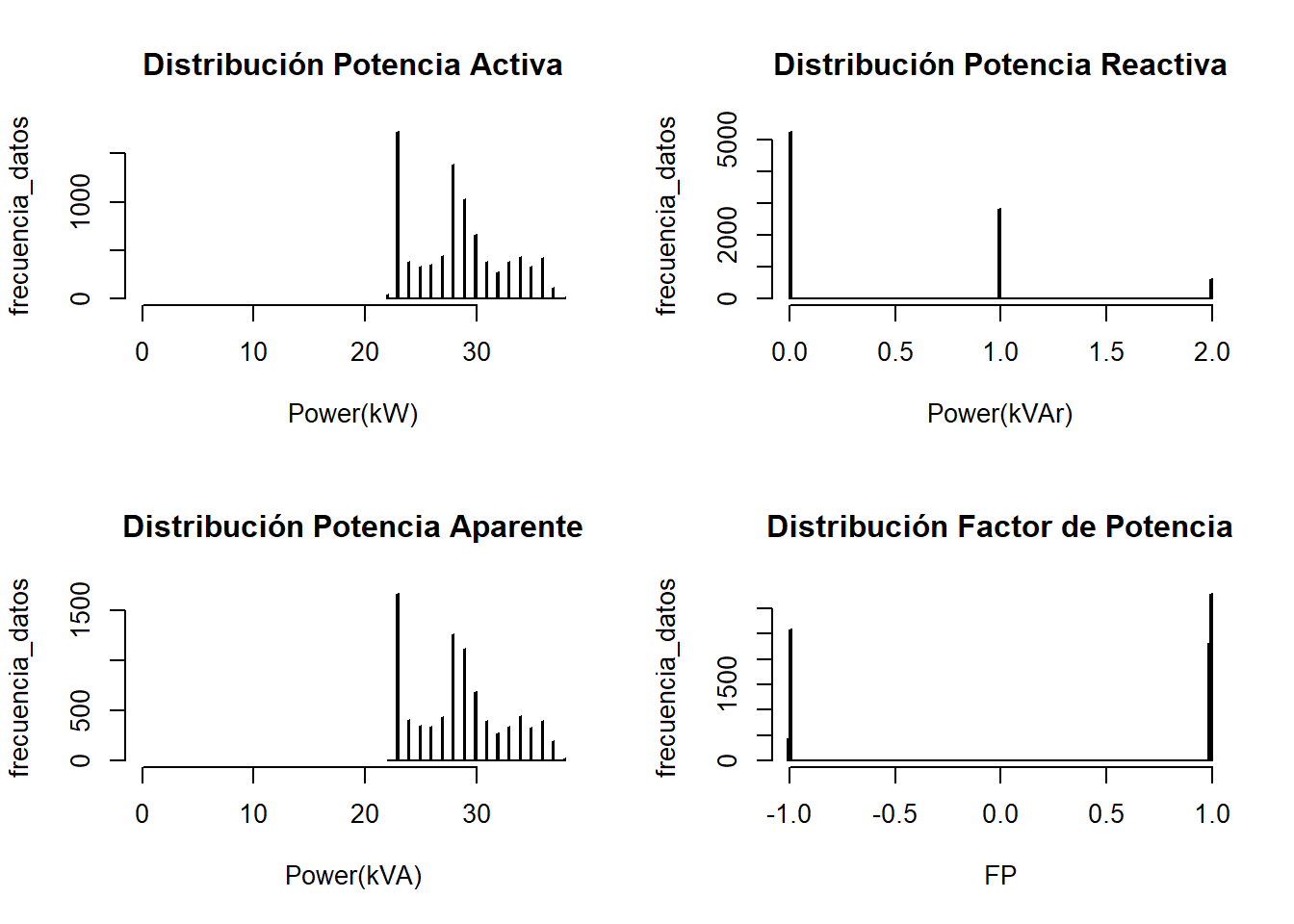

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. :22.00 Min. :0.000 Min. :22.00 Min. :-1.0100
1st Qu.:25.00 1st Qu.:0.000 1st Qu.:25.00 1st Qu.:-0.9900
Median :28.00 Median :0.000 Median :28.00 Median : 0.9900
Mean :28.38 Mean :0.465 Mean :28.51 Mean : 0.2993
3rd Qu.:31.00 3rd Qu.:1.000 3rd Qu.:31.00 3rd Qu.: 1.0000
Max. :38.00 Max. :2.000 Max. :38.00 Max. : 1.0000

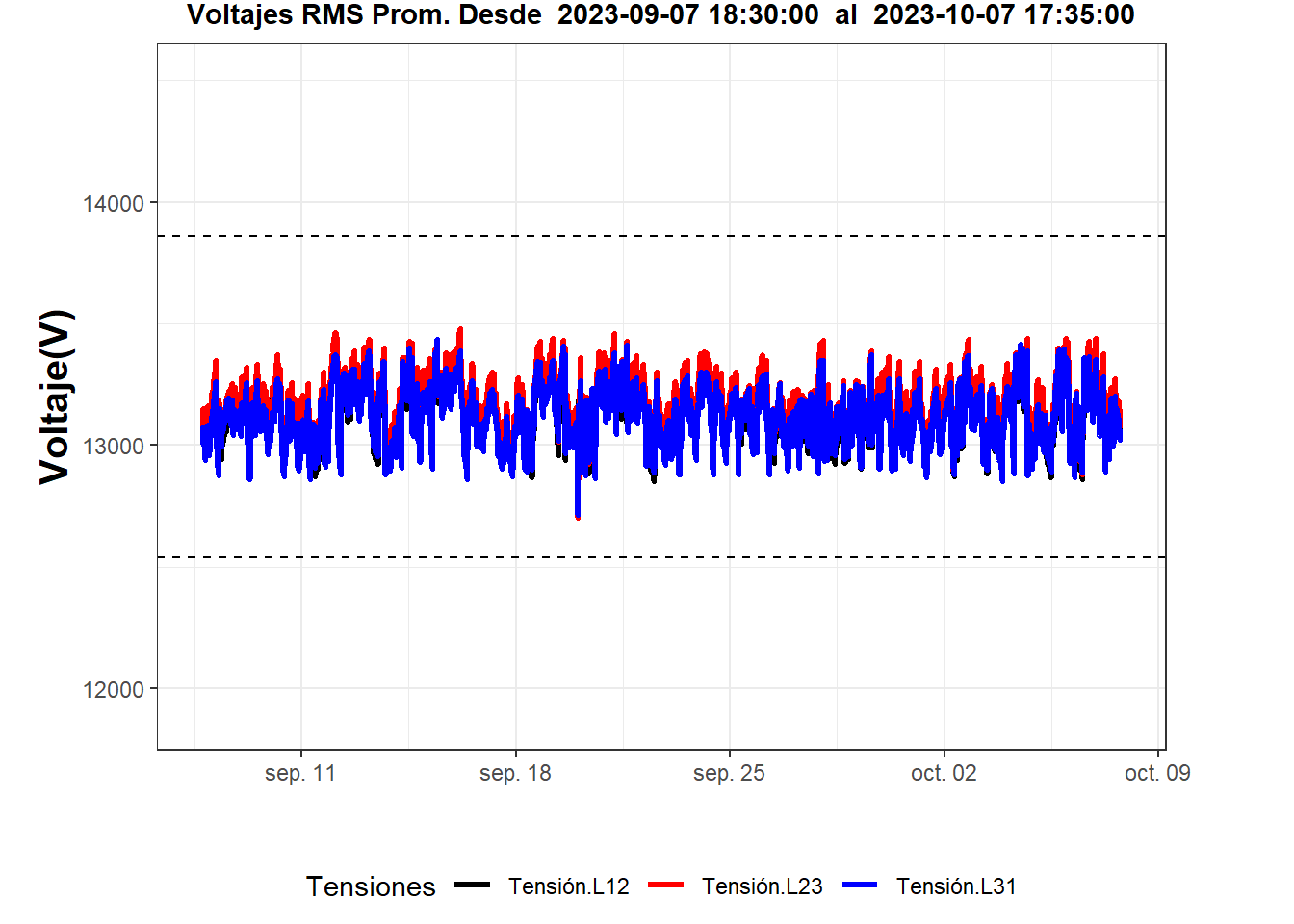

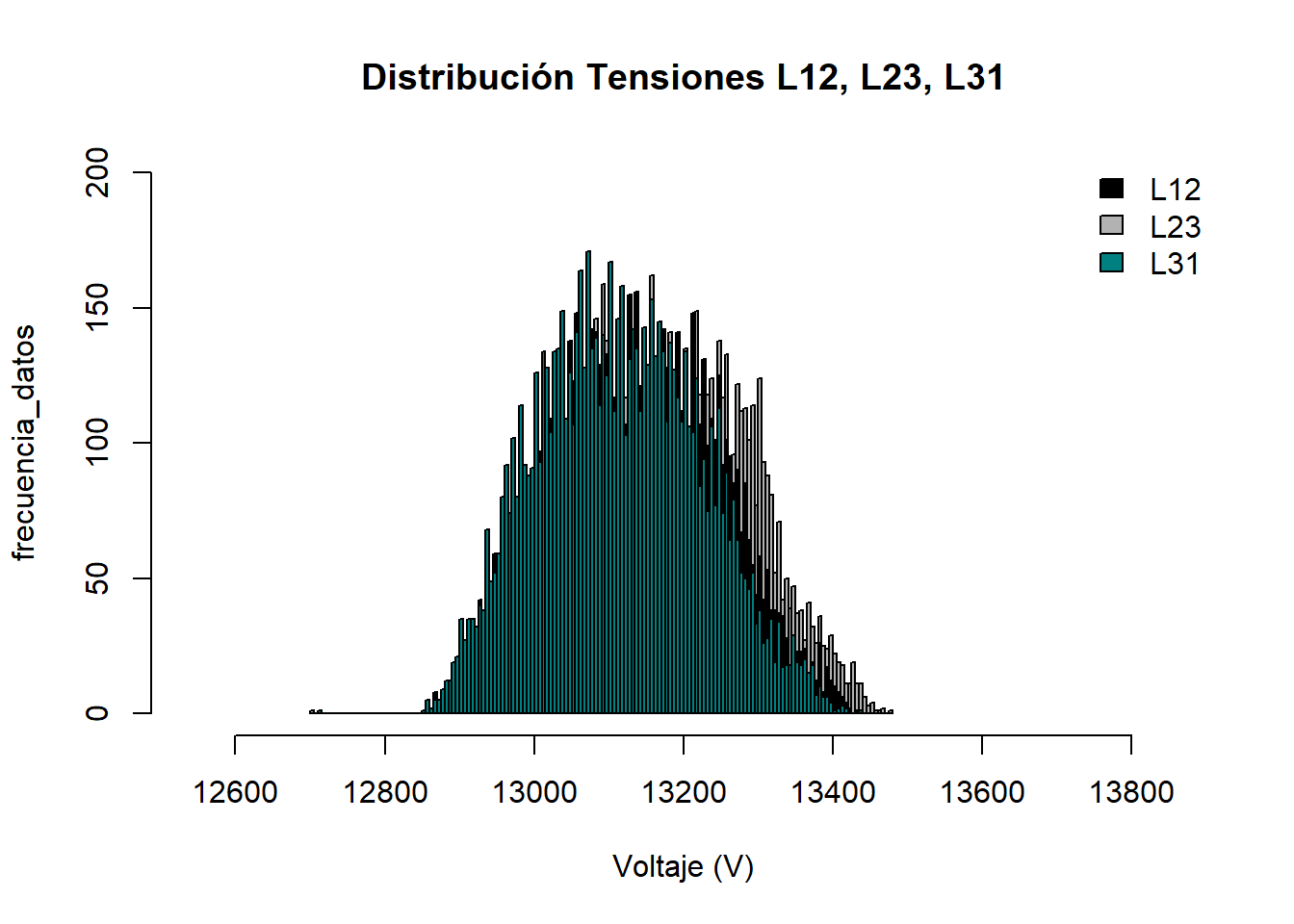

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
Tensión L12 Tensión L23 Tensión L31
Min. :12714 Min. :12701 Min. :12714
1st Qu.:13050 1st Qu.:13084 1st Qu.:13032
Median :13130 Median :13165 Median :13111
Mean :13132 Mean :13168 Mean :13115
3rd Qu.:13214 3rd Qu.:13252 3rd Qu.:13193
Max. :13432 Max. :13479 Max. :13435

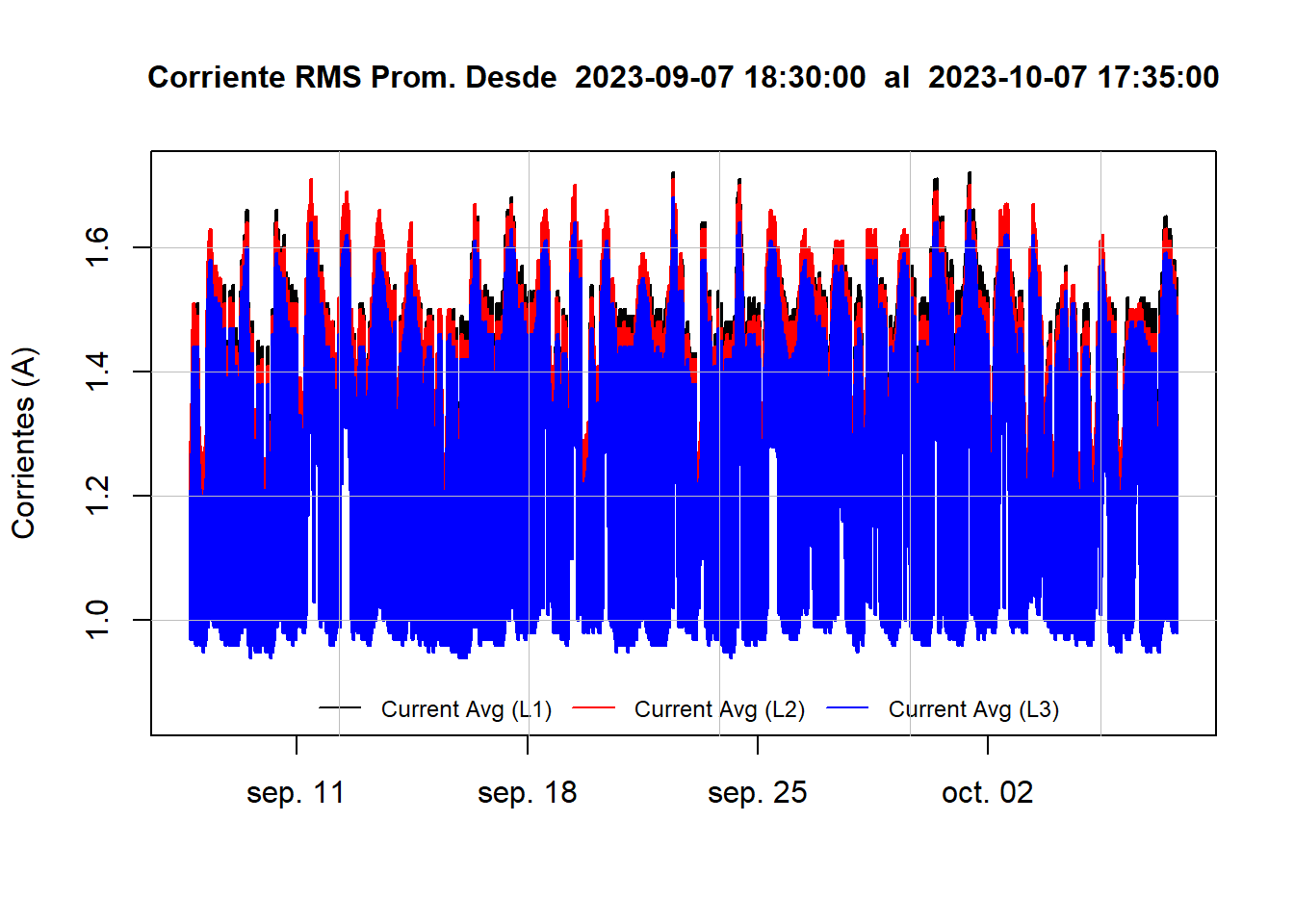

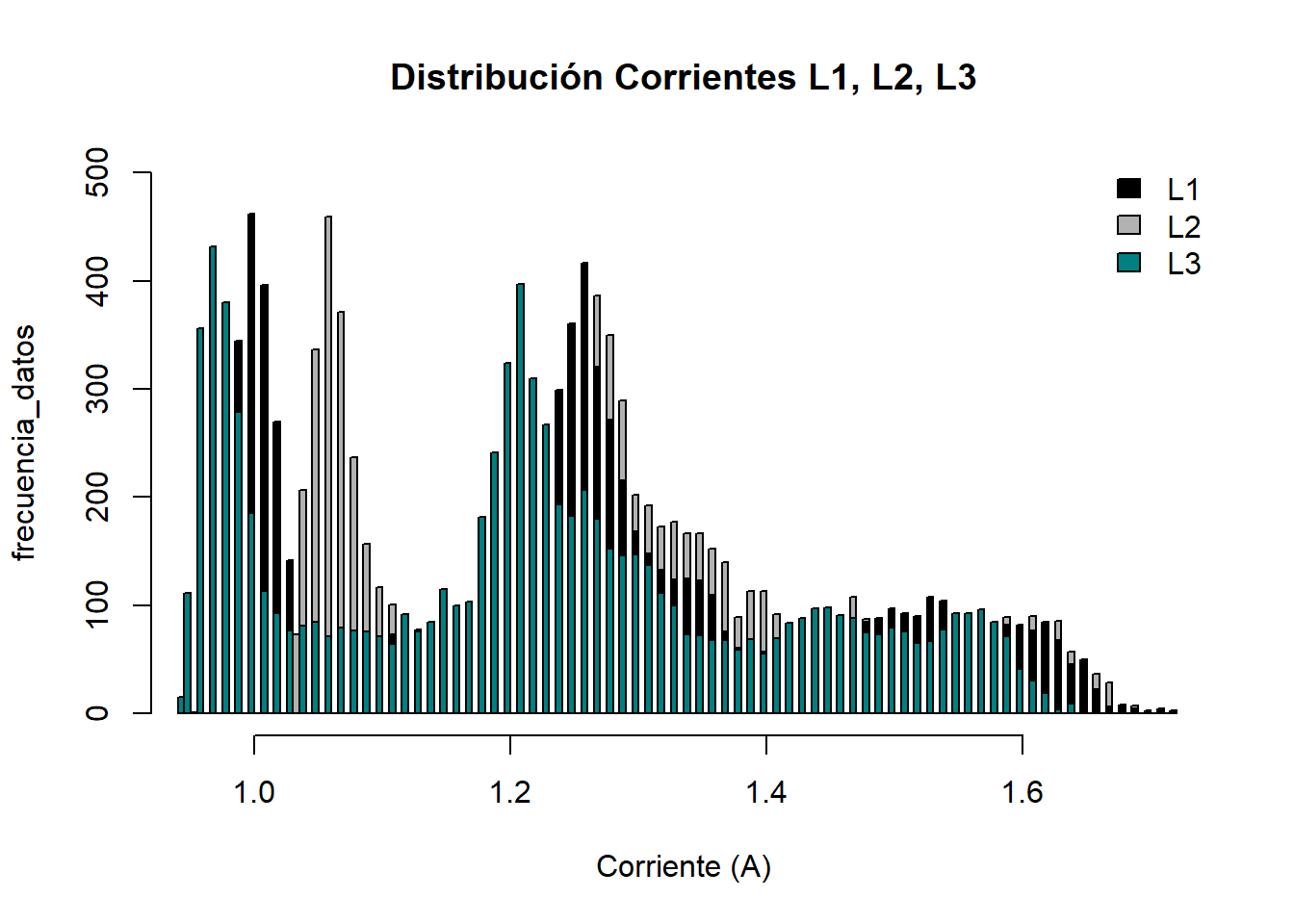

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
Corriente L1 Corriente L2 Corriente L3
Min. :0.950 Min. :1.030 Min. :0.94
1st Qu.:1.080 1st Qu.:1.130 1st Qu.:1.05
Median :1.260 Median :1.280 Median :1.21
Mean :1.256 Mean :1.285 Mean :1.22
3rd Qu.:1.370 3rd Qu.:1.390 3rd Qu.:1.33
Max. :1.720 Max. :1.710 Max. :1.68

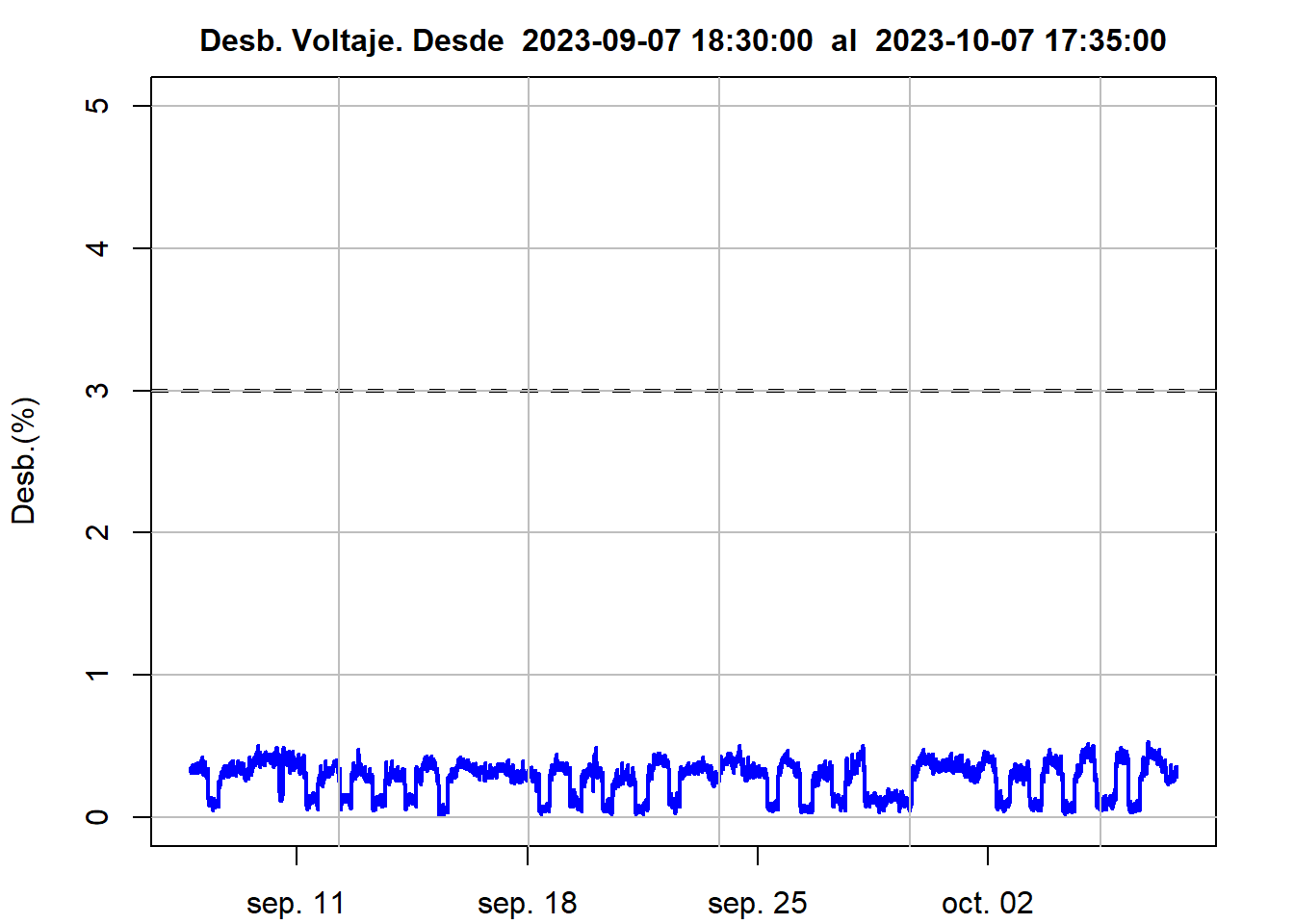

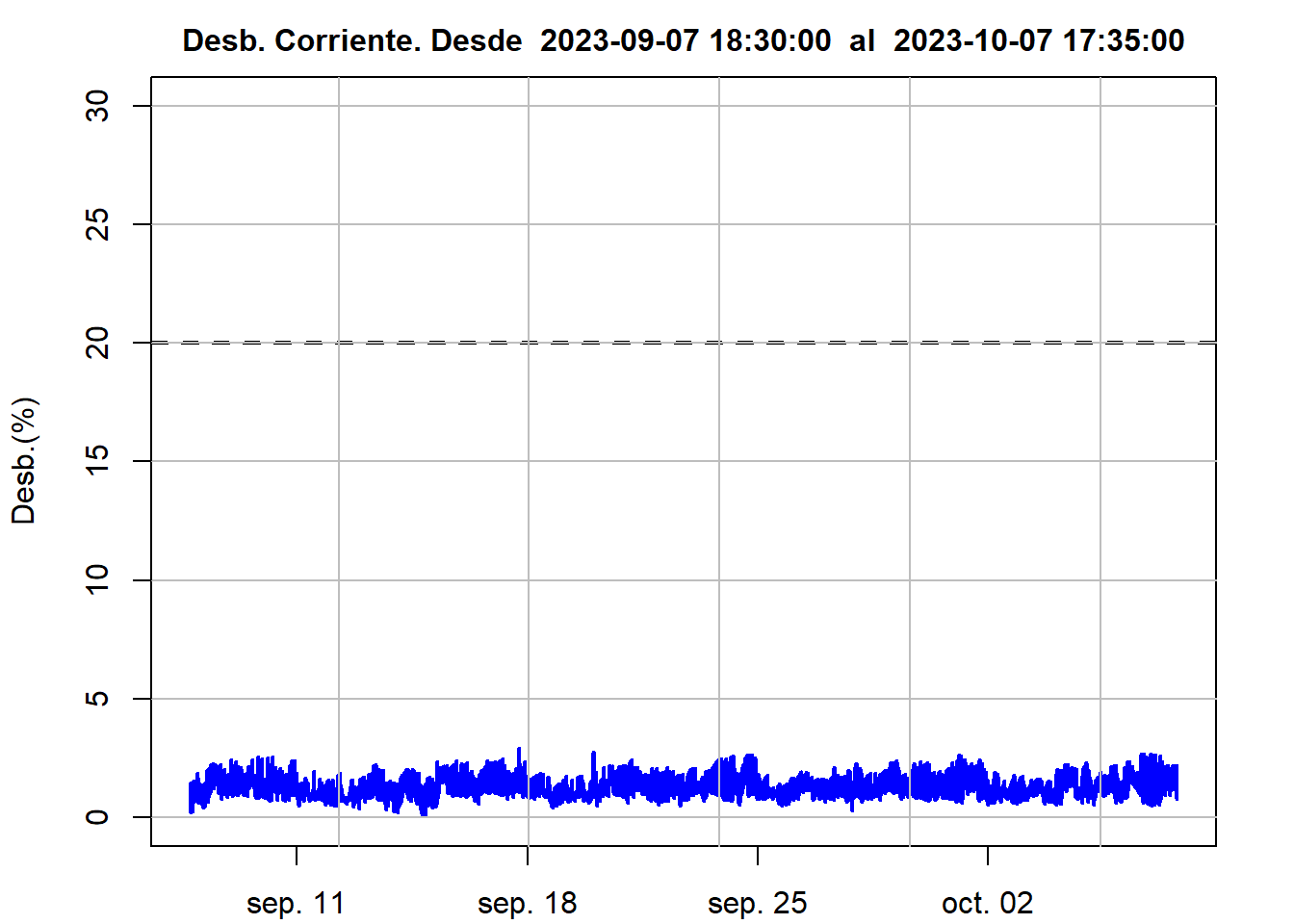

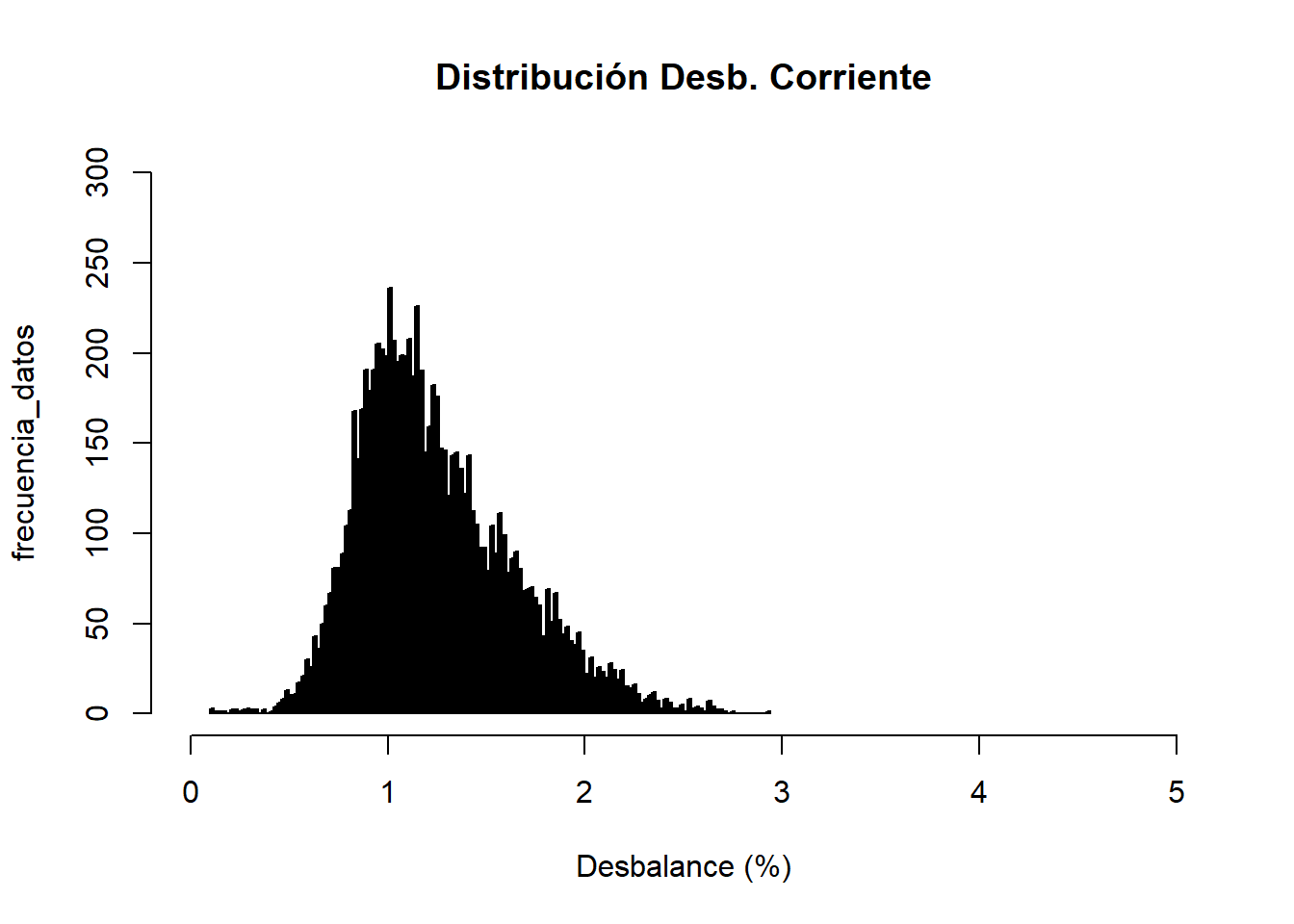

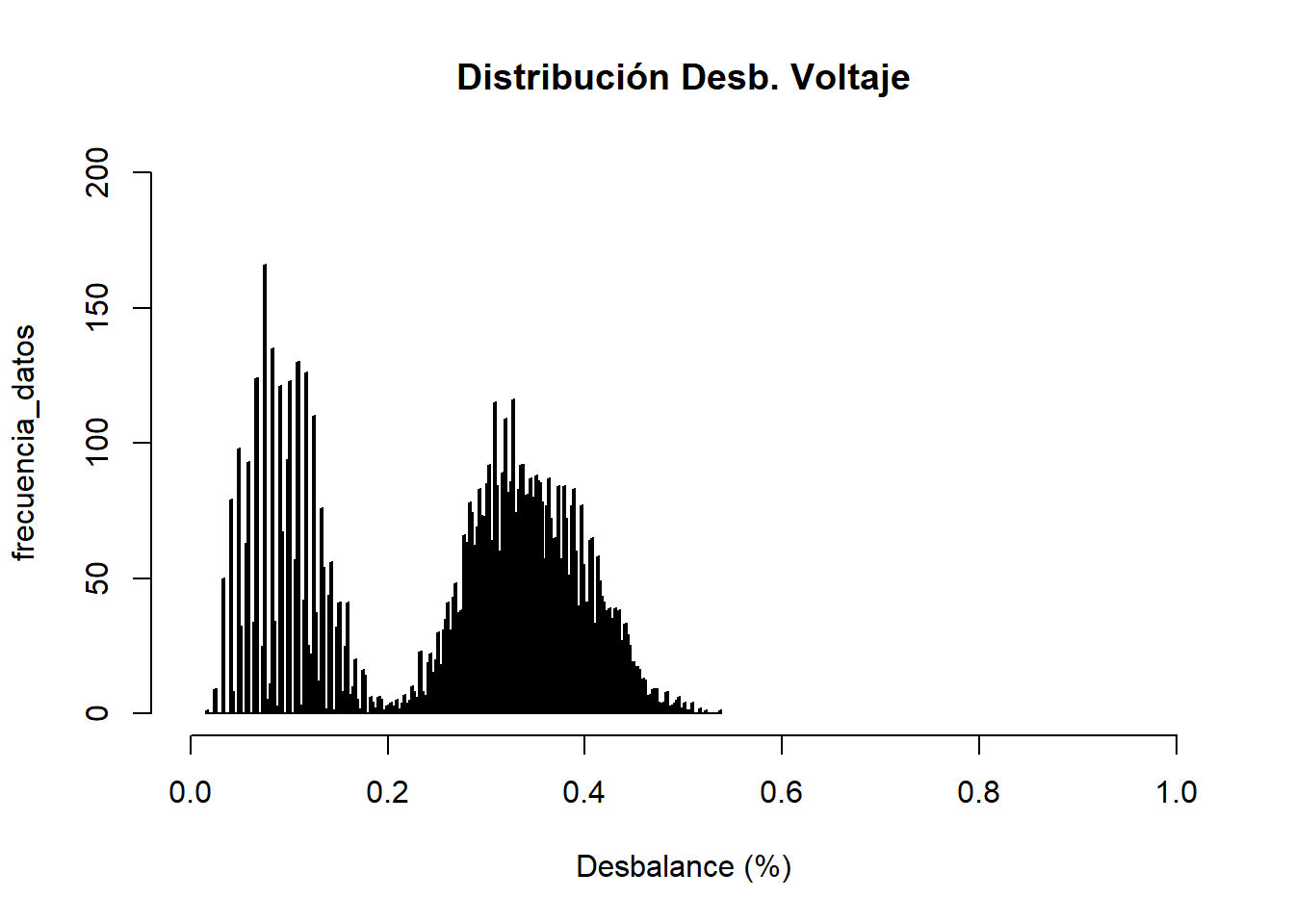

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. :0.106 Min. :0.0170
1st Qu.:0.962 1st Qu.:0.1440
Median :1.173 Median :0.3130
Mean :1.248 Mean :0.2767
3rd Qu.:1.483 3rd Qu.:0.3670
Max. :2.922 Max. :0.5380

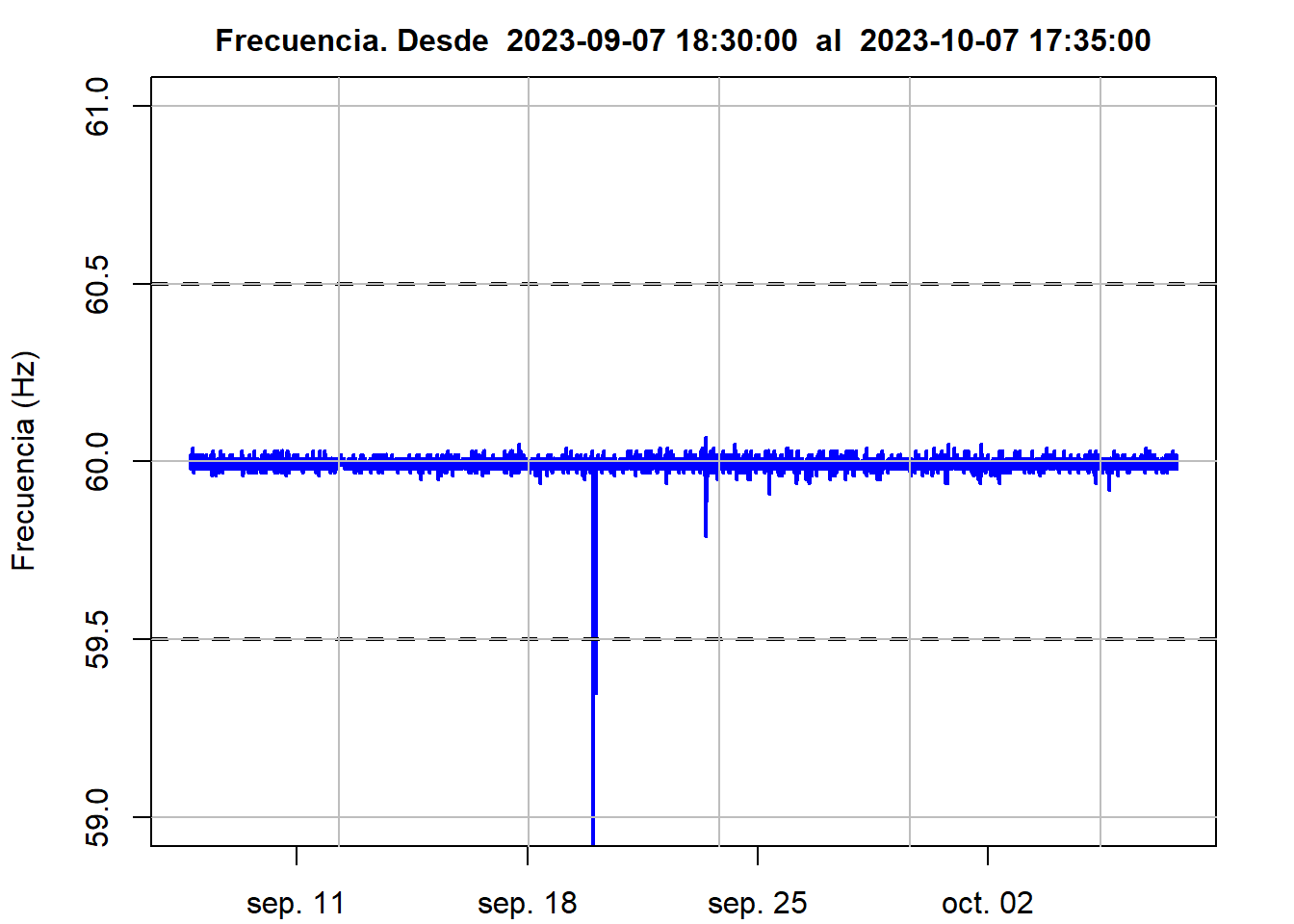

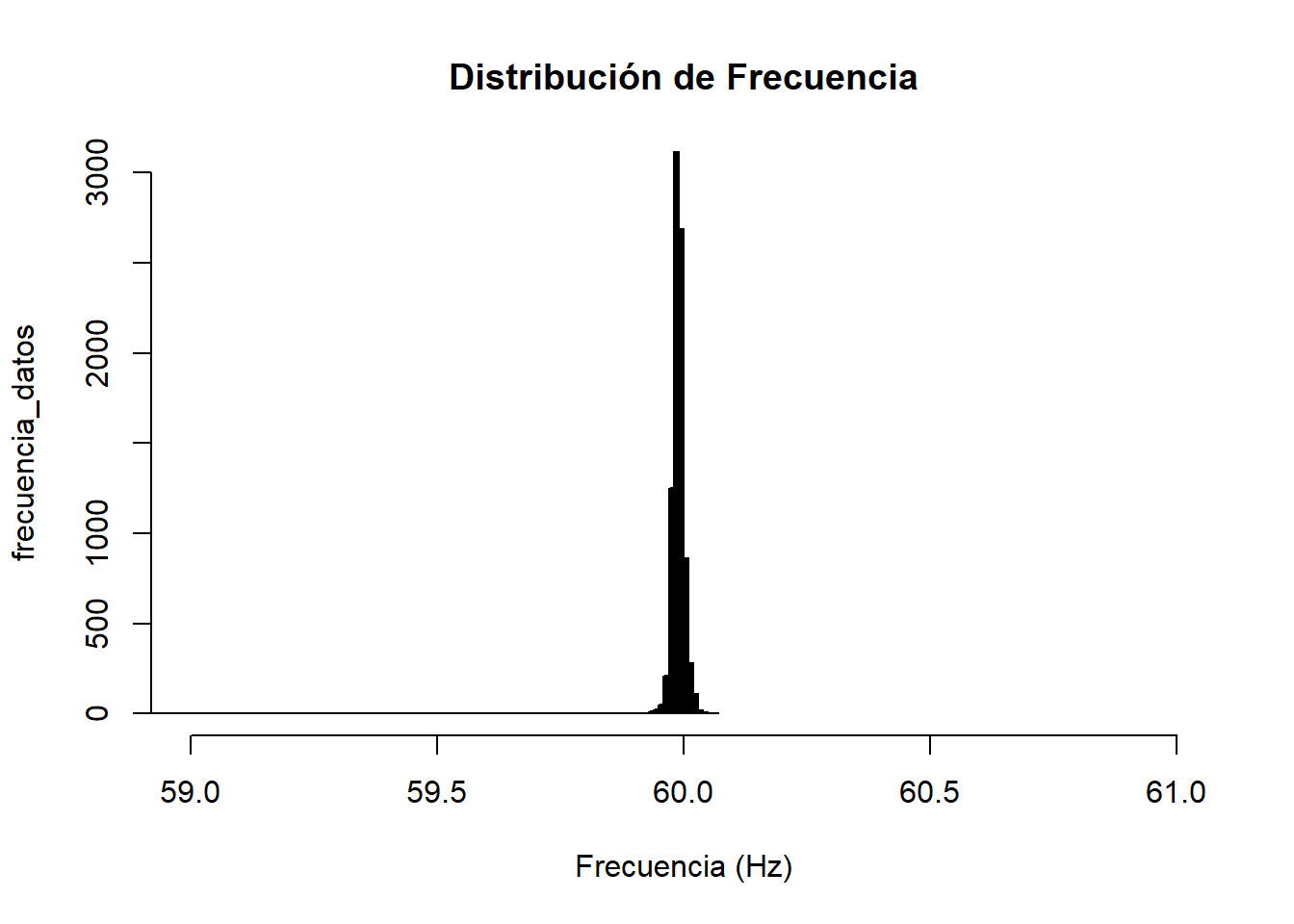

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :57.99
1st Qu.:59.99
Median :59.99
Mean :59.99
3rd Qu.:60.00
Max. :60.07

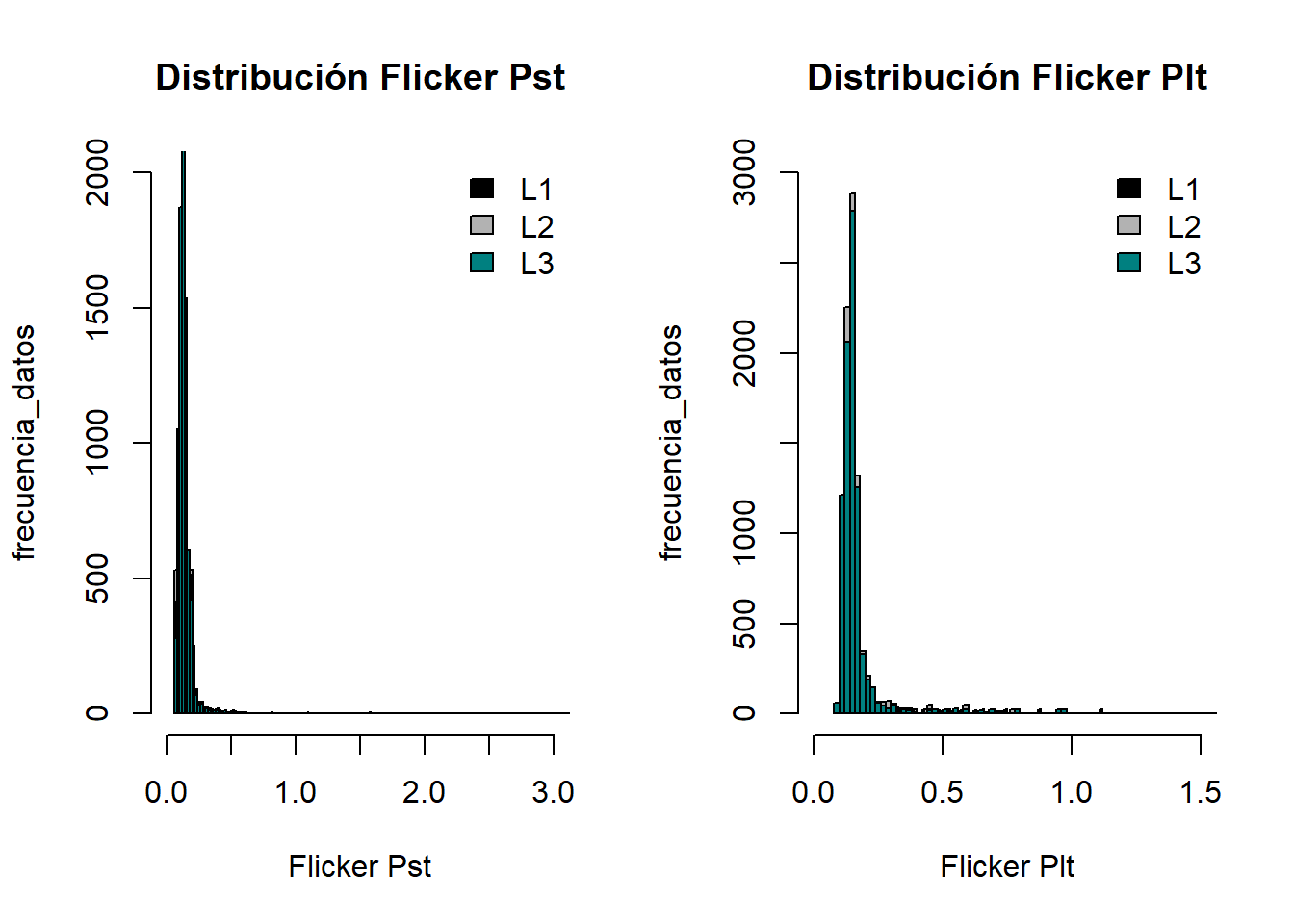

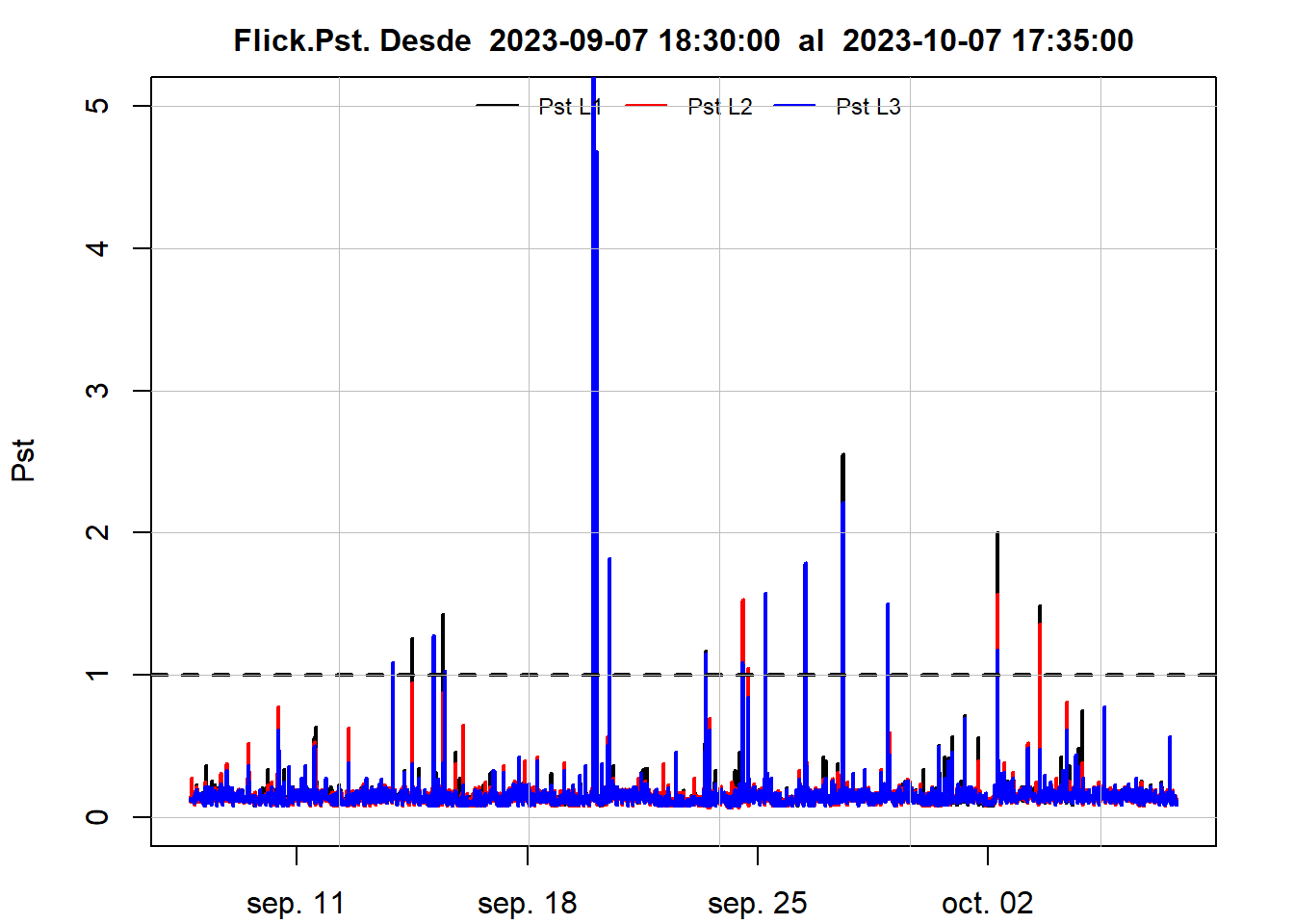

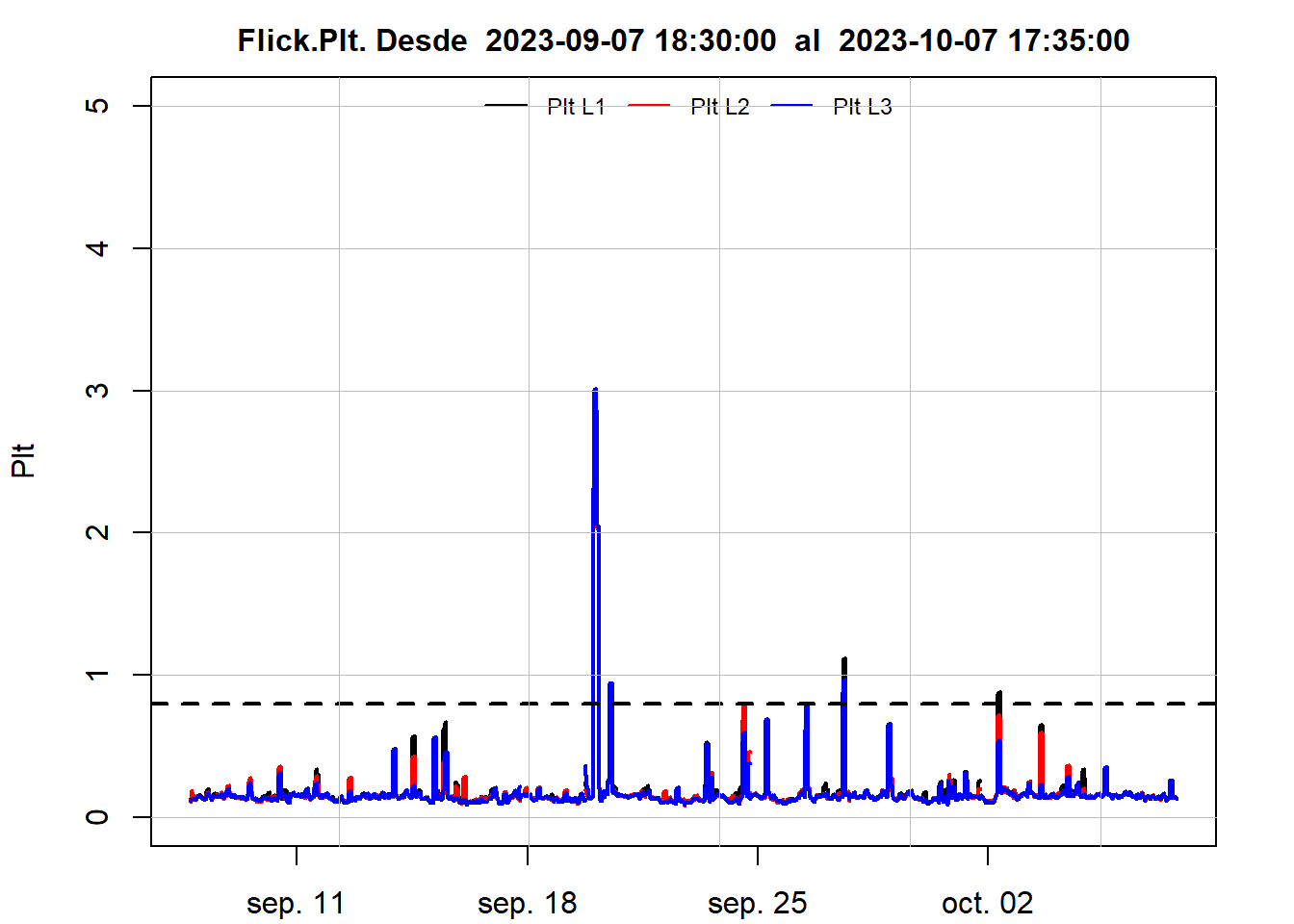

Sección: Flickers

Estadistica Descriptiva de Flickers
Pst L1 Pst L2 Pst L3 Plt L1 Plt L2 Plt L3
Min. :0.0700 Min. :0.0700 Min. :0.0700 Min. :0.0950 Min. :0.080 Min. :0.090
1st Qu.:0.1200 1st Qu.:0.1200 1st Qu.:0.1100 1st Qu.:0.1350 1st Qu.:0.133 1st Qu.:0.131
Median :0.1400 Median :0.1300 Median :0.1300 Median :0.1510 Median :0.148 Median :0.147
Mean :0.1509 Mean :0.1474 Mean :0.1481 Mean :0.1858 Mean :0.178 Mean :0.180
3rd Qu.:0.1600 3rd Qu.:0.1500 3rd Qu.:0.1500 3rd Qu.:0.1680 3rd Qu.:0.164 3rd Qu.:0.163
Max. :5.3100 Max. :5.6200 Max. :5.6200 Max. :2.8790 Max. :2.998 Max. :3.013
NA NA NA NA's :30 NA's :30 NA's :30

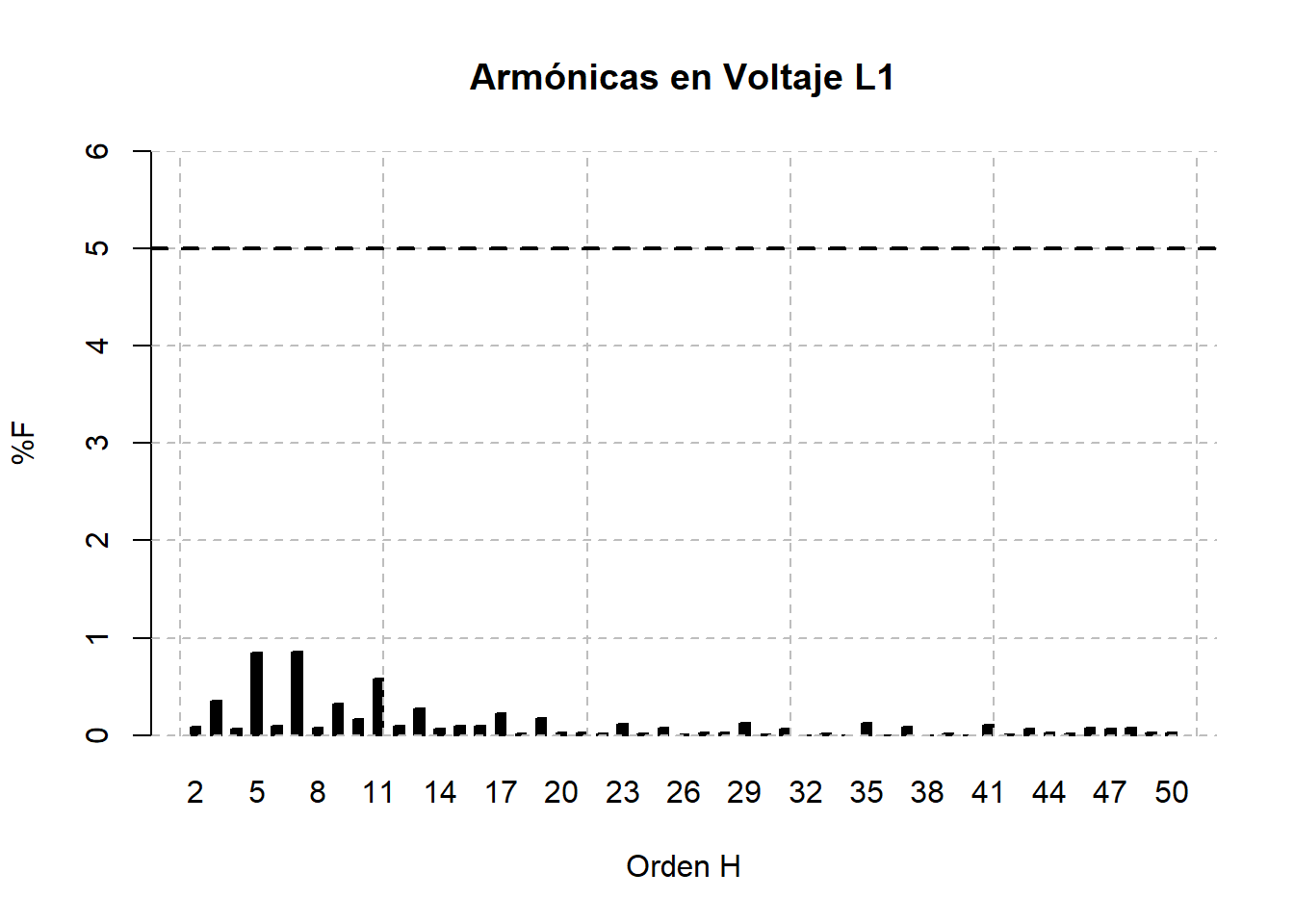

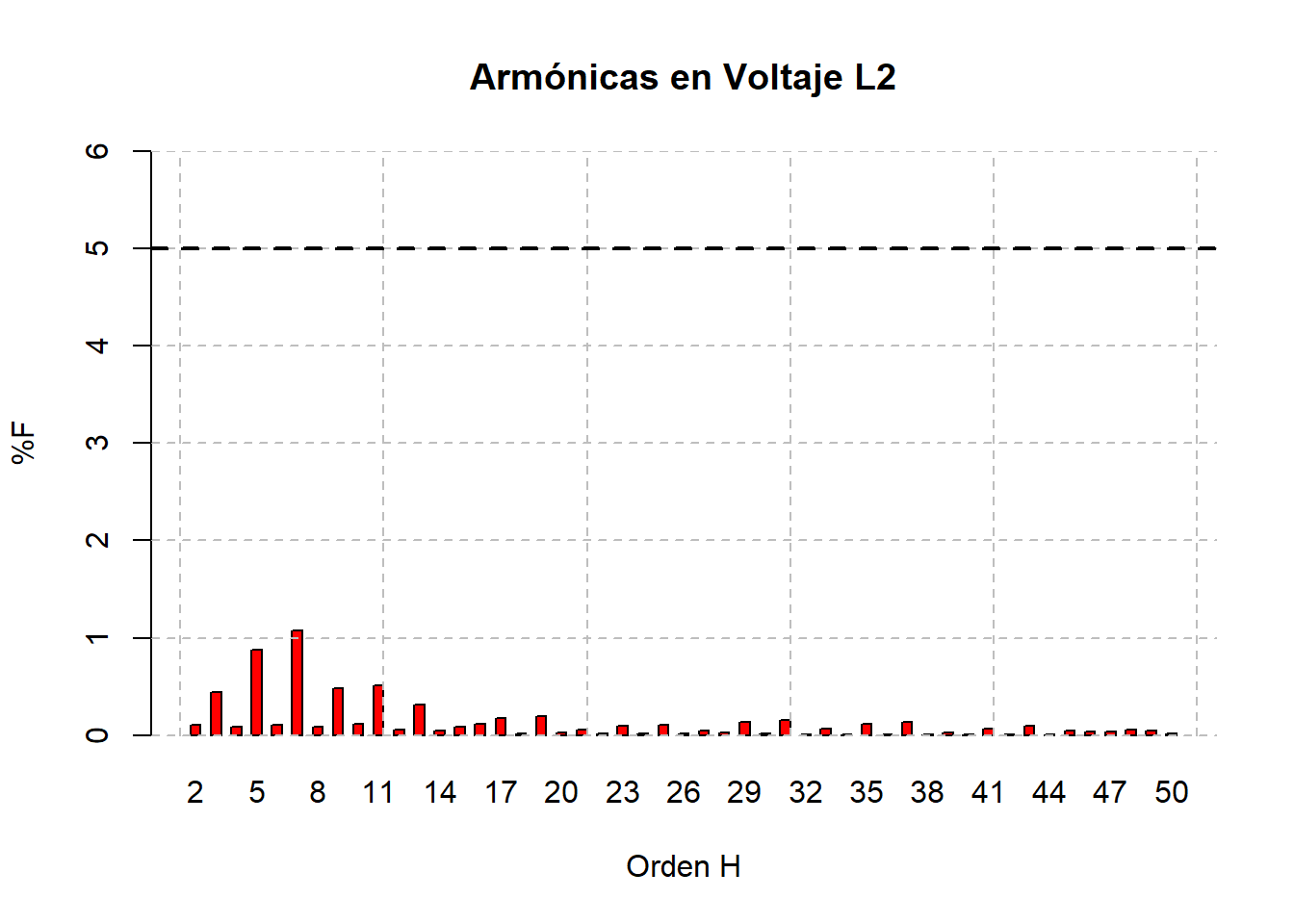

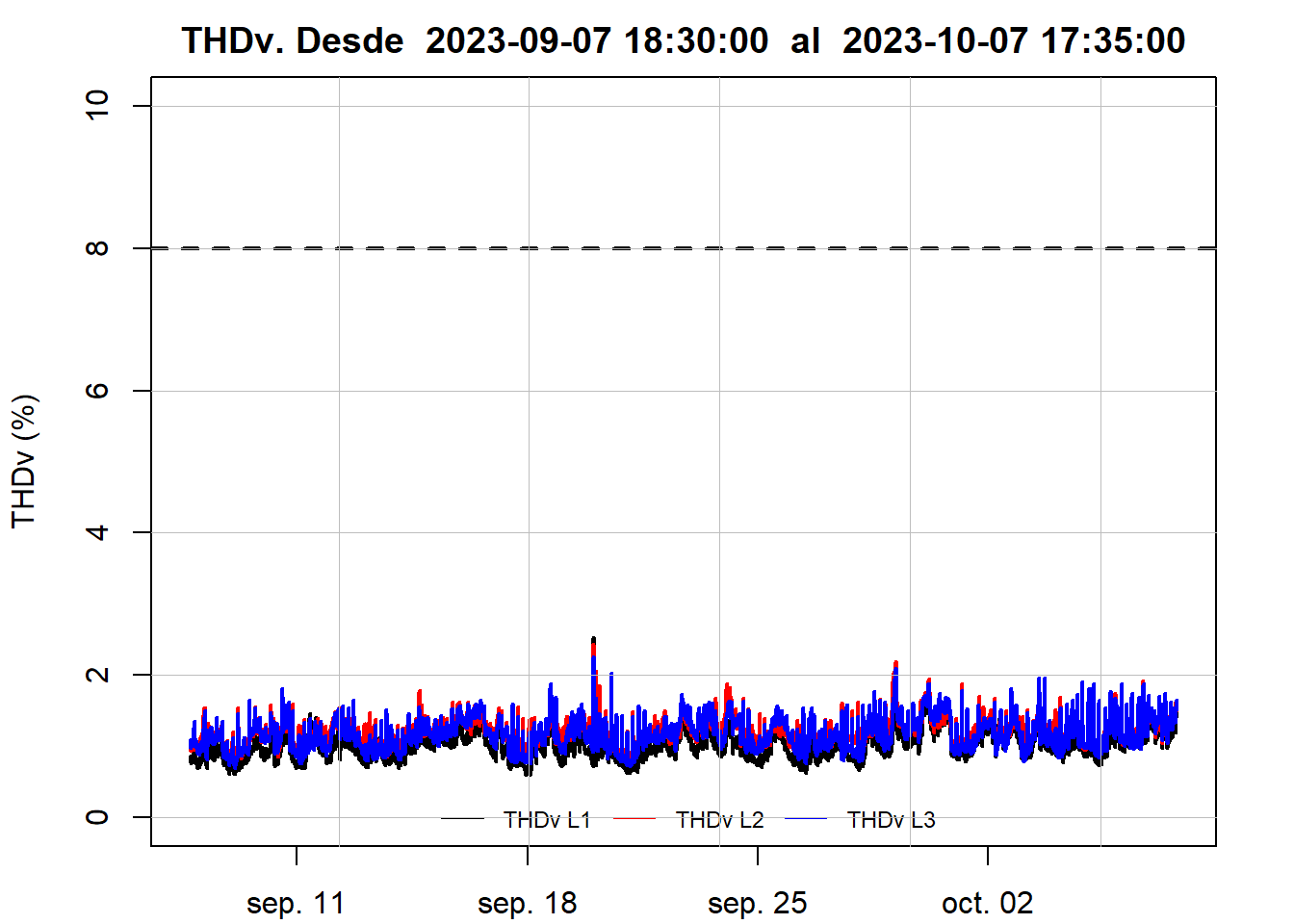

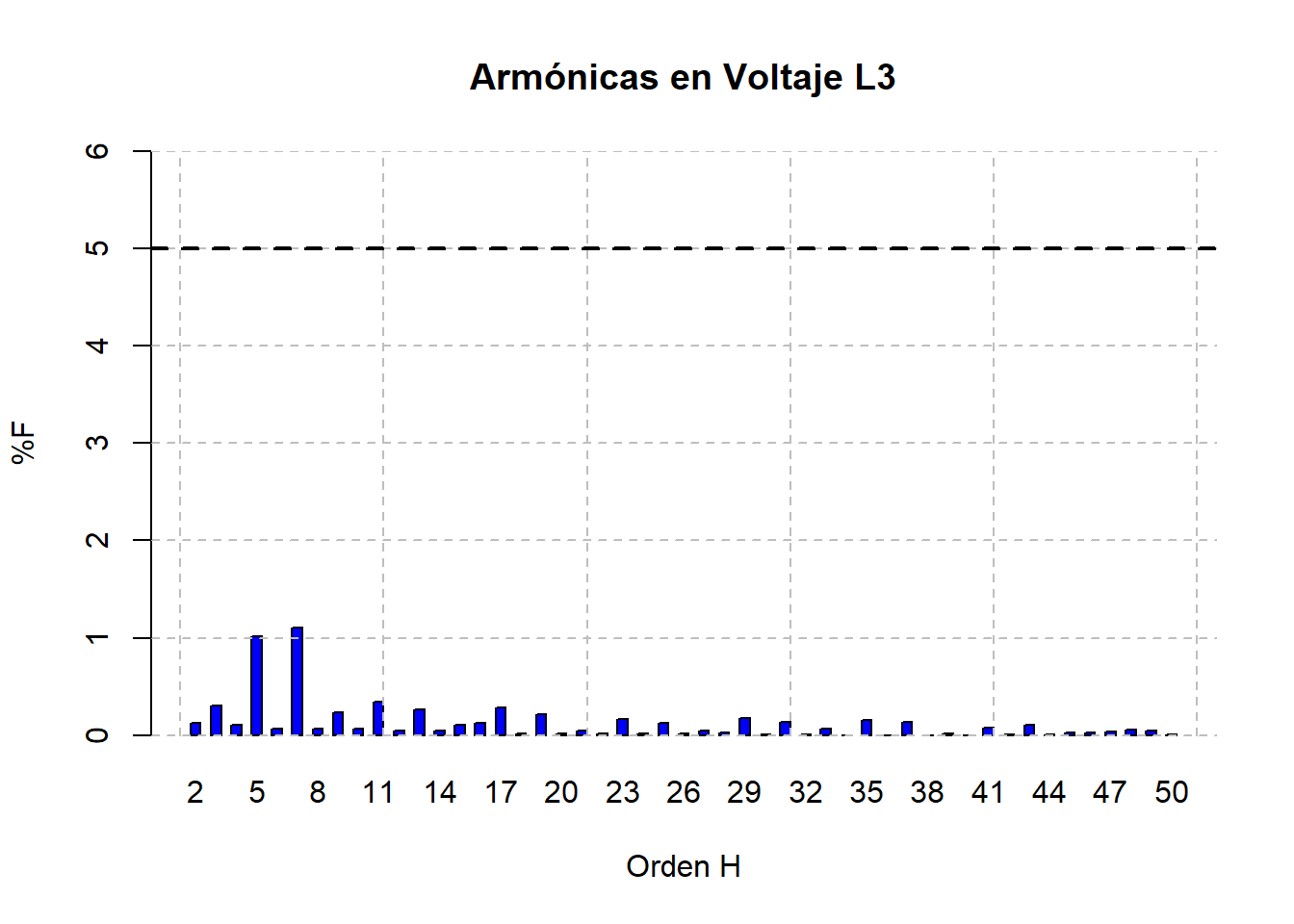

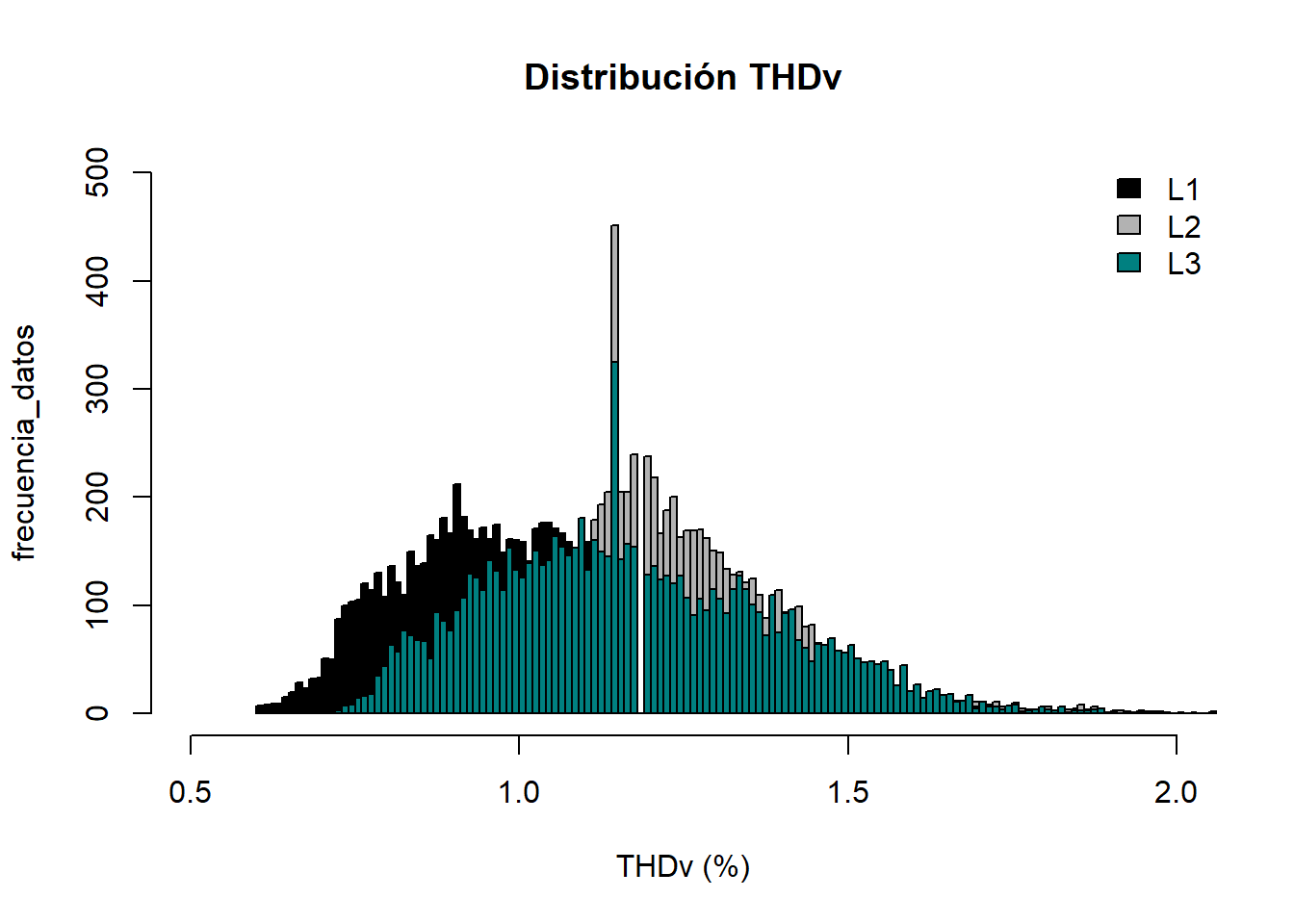

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :0.600 Min. :0.820 Min. :0.700
1st Qu.:0.880 1st Qu.:1.090 1st Qu.:1.010
Median :1.000 Median :1.200 Median :1.150
Mean :1.021 Mean :1.217 Mean :1.174
3rd Qu.:1.150 3rd Qu.:1.330 3rd Qu.:1.330
Max. :2.530 Max. :2.440 Max. :2.260

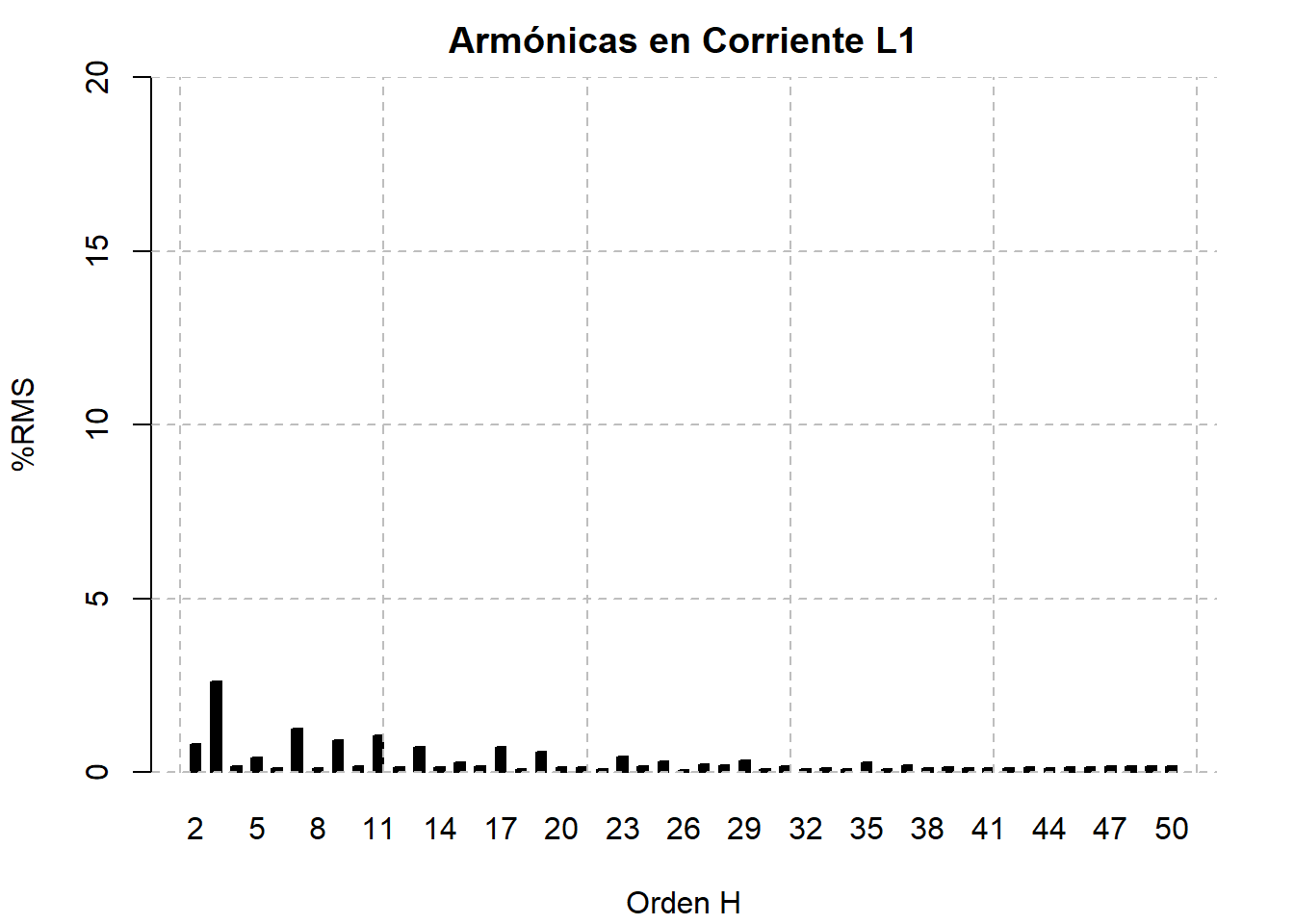

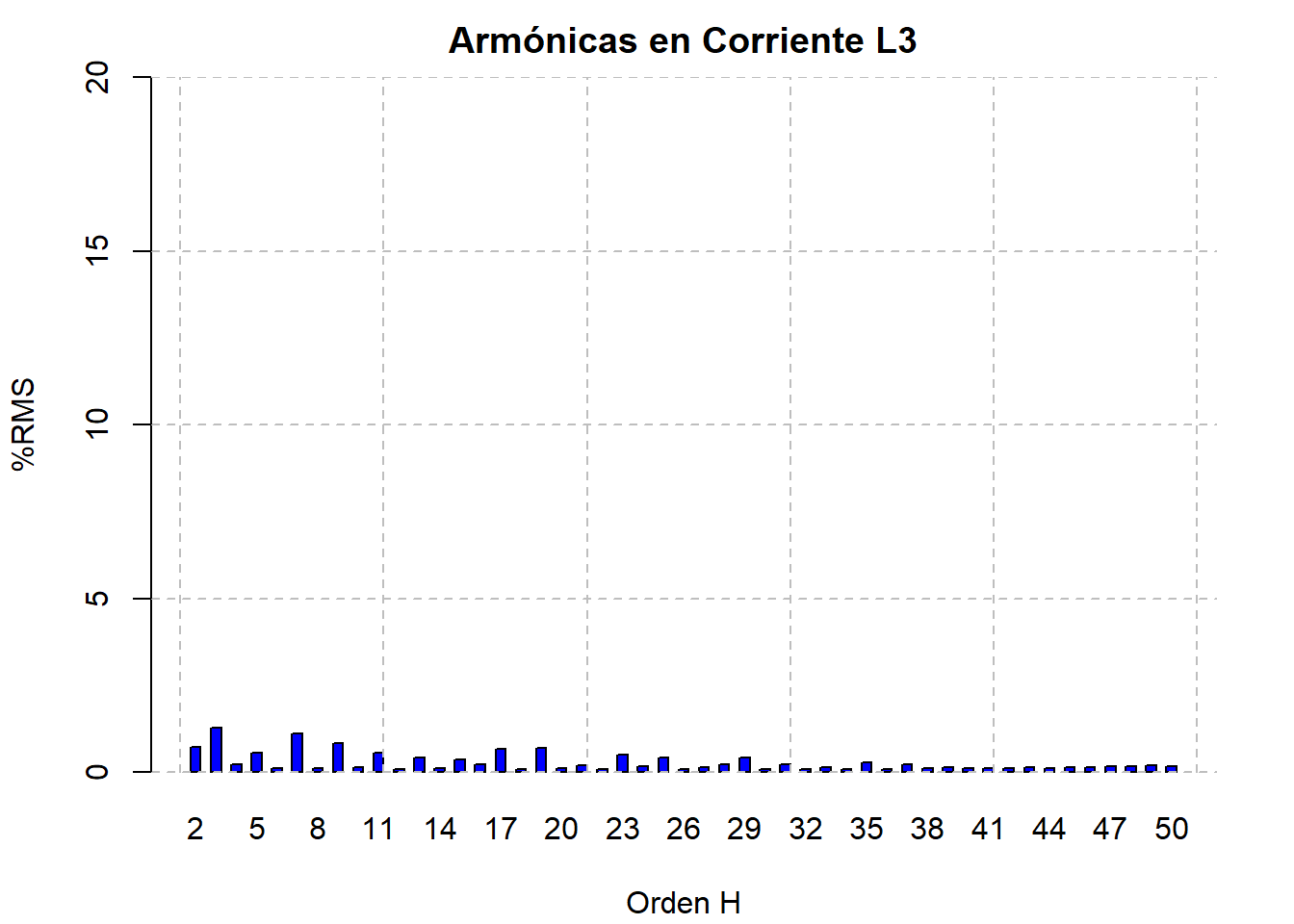

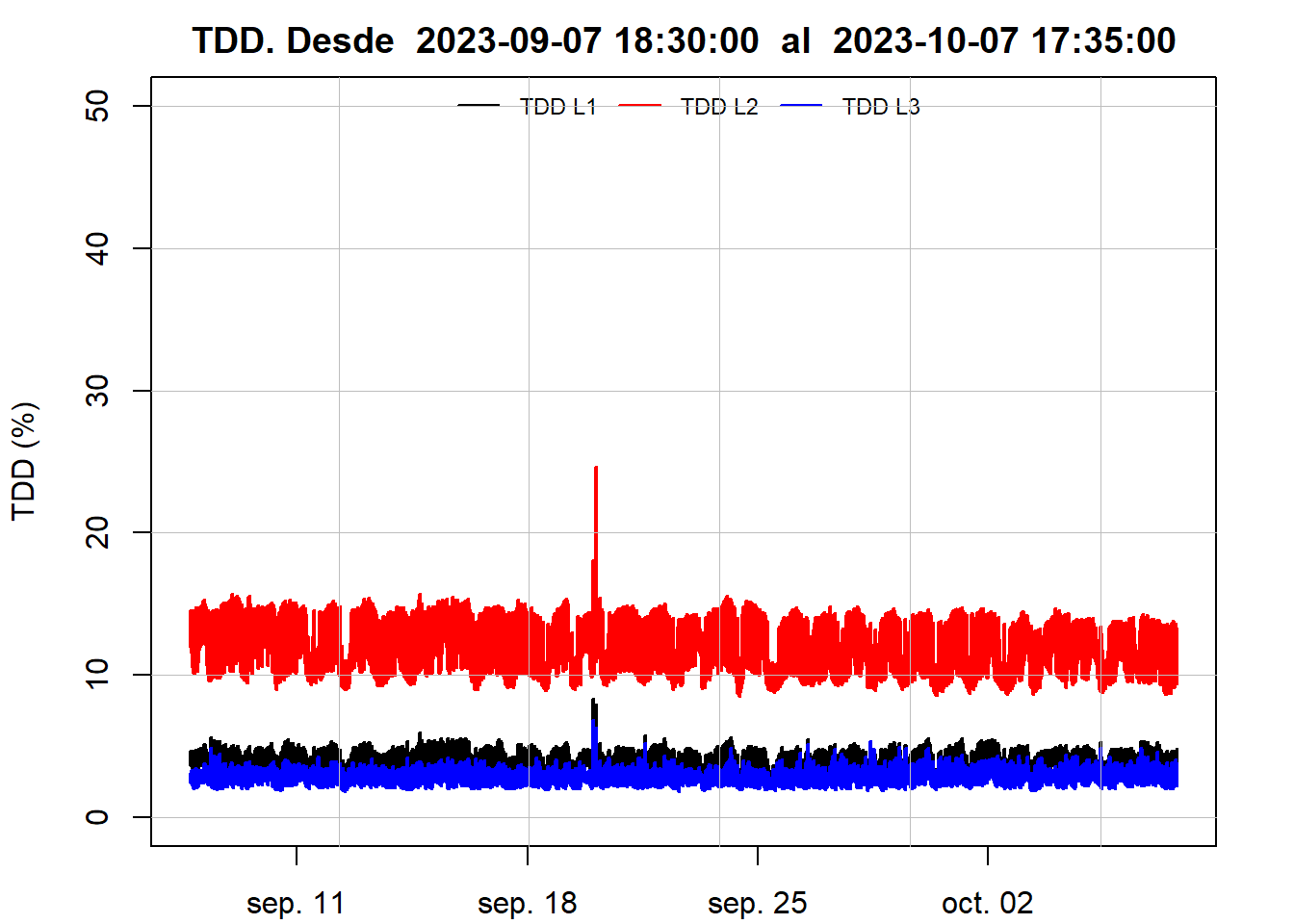

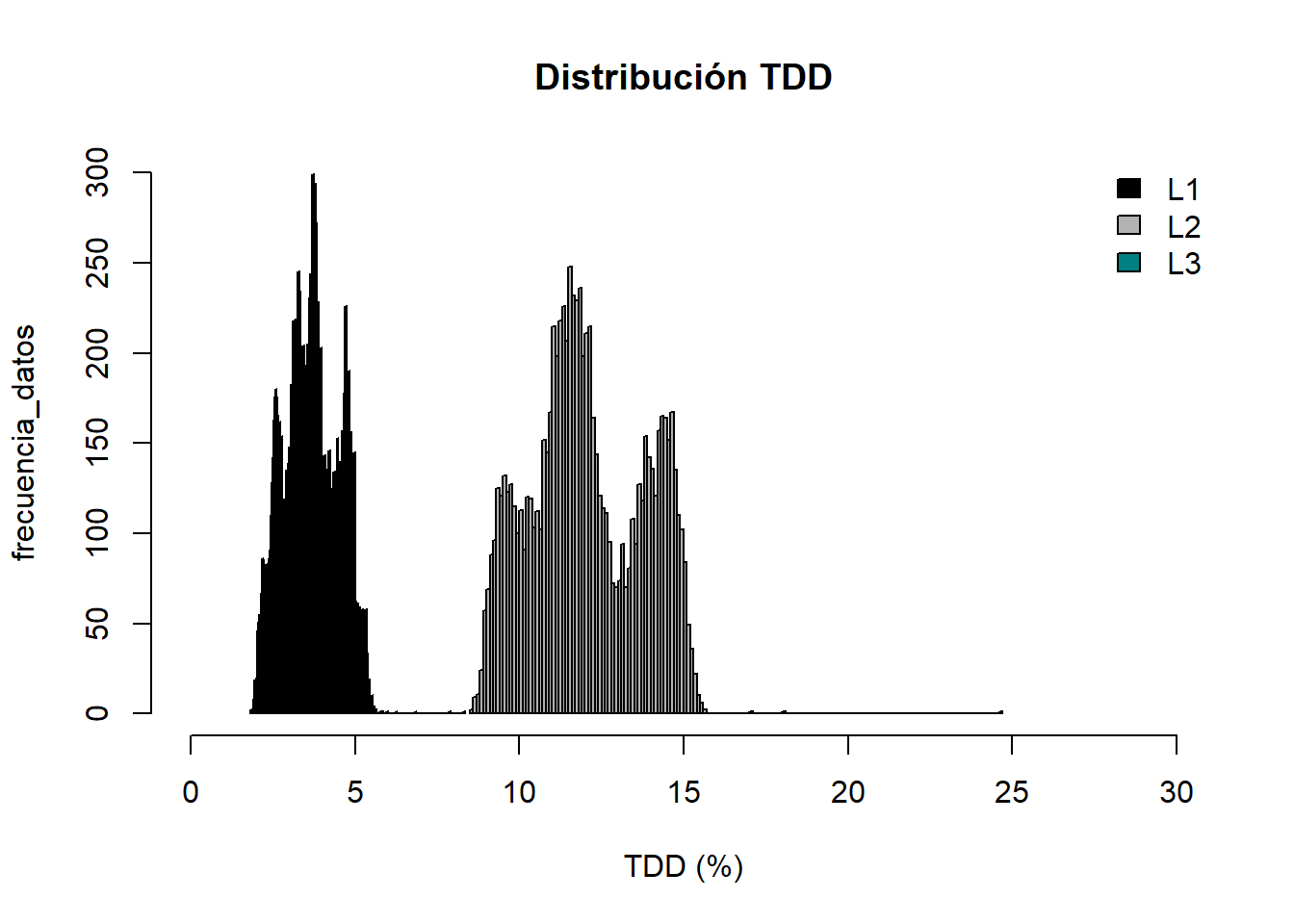

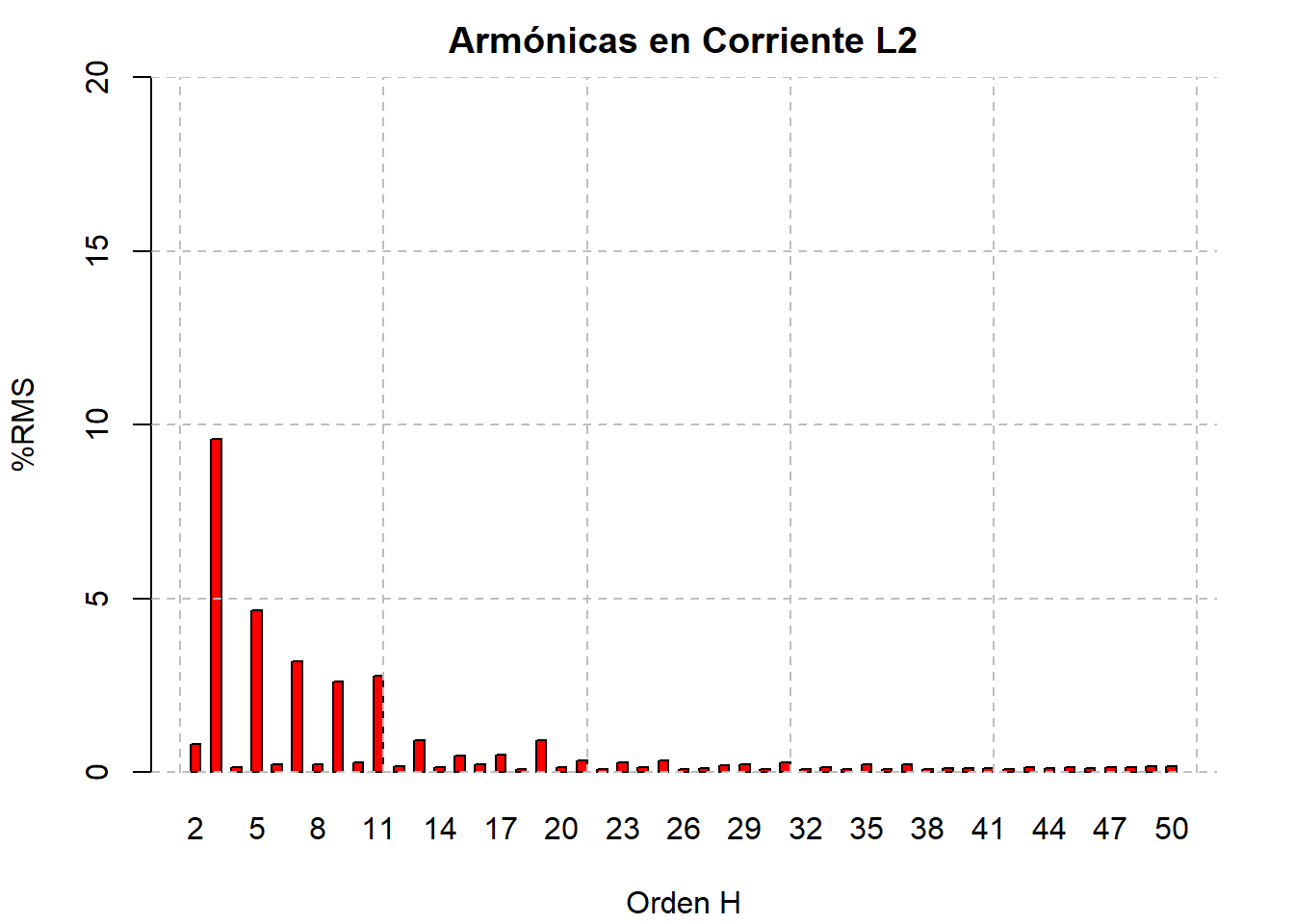

Sección: Armónicas en Corriente

Estadistica Descriptiva de TDD
TDD L1 TDD L2 TDD L3
Min. :2.400 Min. : 8.51 Min. :1.850
1st Qu.:3.300 1st Qu.:10.84 1st Qu.:2.540
Median :3.780 Median :11.86 Median :2.820
Mean :3.866 Mean :12.06 Mean :2.917
3rd Qu.:4.450 3rd Qu.:13.62 3rd Qu.:3.310
Max. :8.340 Max. :24.64 Max. :6.850
